162
Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.6 RECHTECKZAPFEN (Zyklus 256, DIN/ISO:
G256)
5.6 RECHTECKZAPFEN (Zyklus 256,
DIN/ISO: G256)

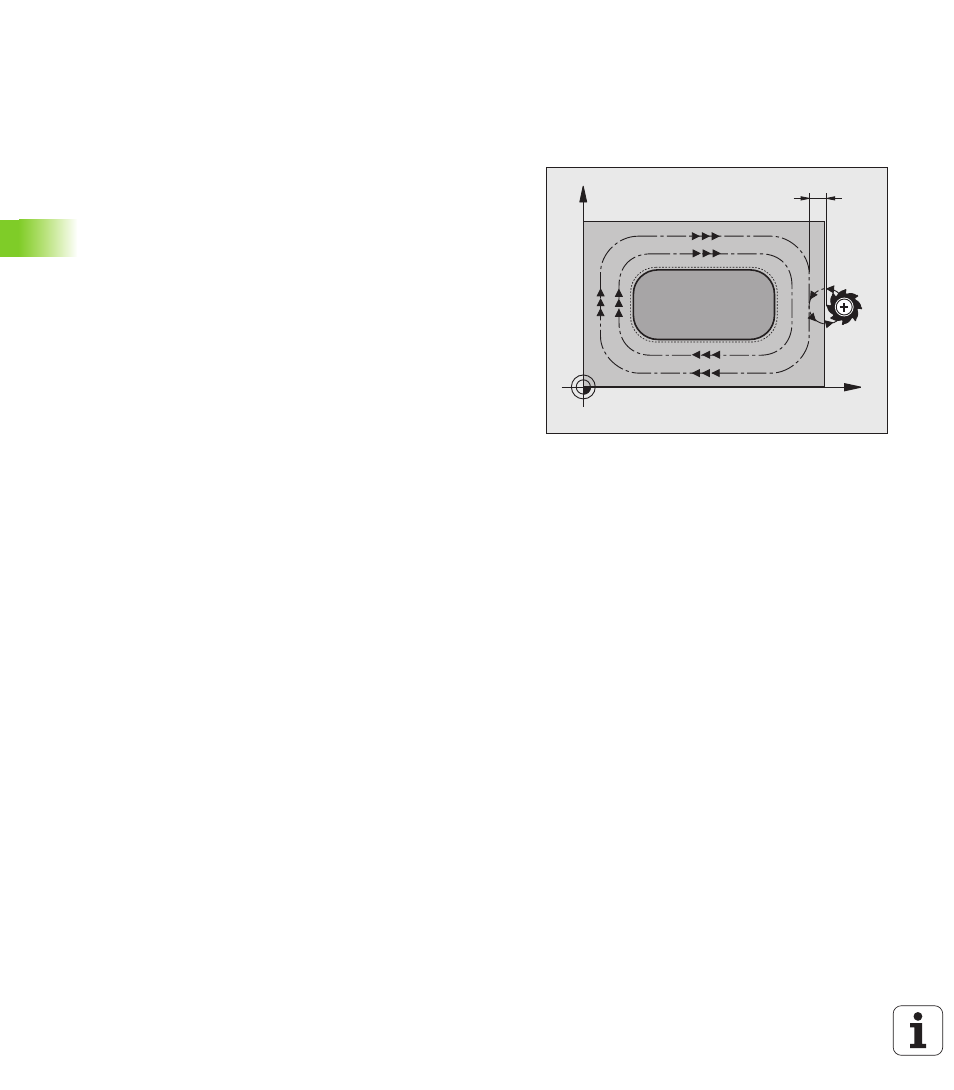

Zyklusablauf
Mit dem Rechteckzapfen-Zyklus 256 können Sie einen
Rechteckzapfen bearbeiten. Wenn ein Rohteilmaß größer als die
maximal mögliche seitliche Zustellung ist, dann führt die TNC mehrere
seitliche Zustellungen aus bis das Fertigmaß ereicht ist.
1
Das Werkzeug fährt von der Zyklus-Startposition aus (Zapfenmitte)
auf die Startposition der Zapfenbearbeitung. Die Startposition
legen Sie über den Parameter Q437 fest. Die der
Standardeinstellung (Q437=0) liegt 2 mm rechts neben dem
Zapfenrohteil
2
Falls das Werkzeug auf dem 2. Sicherheits-Abstand steht, fährt die
TNC das Werkzeug im Eilgang FMAX auf den Sicherheits-Abstand
und von dort mit dem Vorschub Tiefenzustellung auf die erste
Zustelltiefe
3
Anschließend fährt das Werkzeug tangential an die Zapfenkontur
und fräst danach einen Umlauf.
4 Wenn sich das Fertigmaß nicht in einem Umlauf erreichen lässt,
stellt die TNC das Werkzeug auf der aktuellen Zustell-Tiefe seitlich
zu und fräst danach erneut einen Umlauf. Die TNC berücksichtigt
dabei das Rohteilmaß, das Fertigmaß und die erlaubte seitliche
Zustellung. Dieser Vorgang wiederholt sich, bis das definierte
Fertigmaß erreicht ist. Sofern Sie den Startpunkt auf eine Ecke
gelegt haben (Q437 ungleich 0), fräst die TNC spiralförmig vom
Startpunkt aus nach innen bis das Fertigmaß erreicht ist
5 Sind weitere Zustellungen erforderlich, fährt das Werkzeug
tangential von der Kontur weg zurück zum Startpunkt der
Zapfenbearbeitung
6 Anschließend fährt die TNC das Werkzeug auf die nächste Zustell-
Tiefe und bearbeitet den Zapfen auf dieser Tiefe
7 Dieser Vorgang wiederholt sich, bis die programmierte Zapfentiefe
erreicht ist
8 Am Zyklusende positioniert die TNC das Werkzeug lediglich in der
Werkzeug-Achse auf die im Zyklus definierte Sichere Höhe. Die
Endposition stimmt also nicht mit der Startposition überein
X
Y
2mm
