432
Tastsystemzyklen: Werkstücke automatisch kontrollieren
16.6 MESSEN KREIS A
U
SSEN
(Zyklus 422, DIN/ISO:
G422)

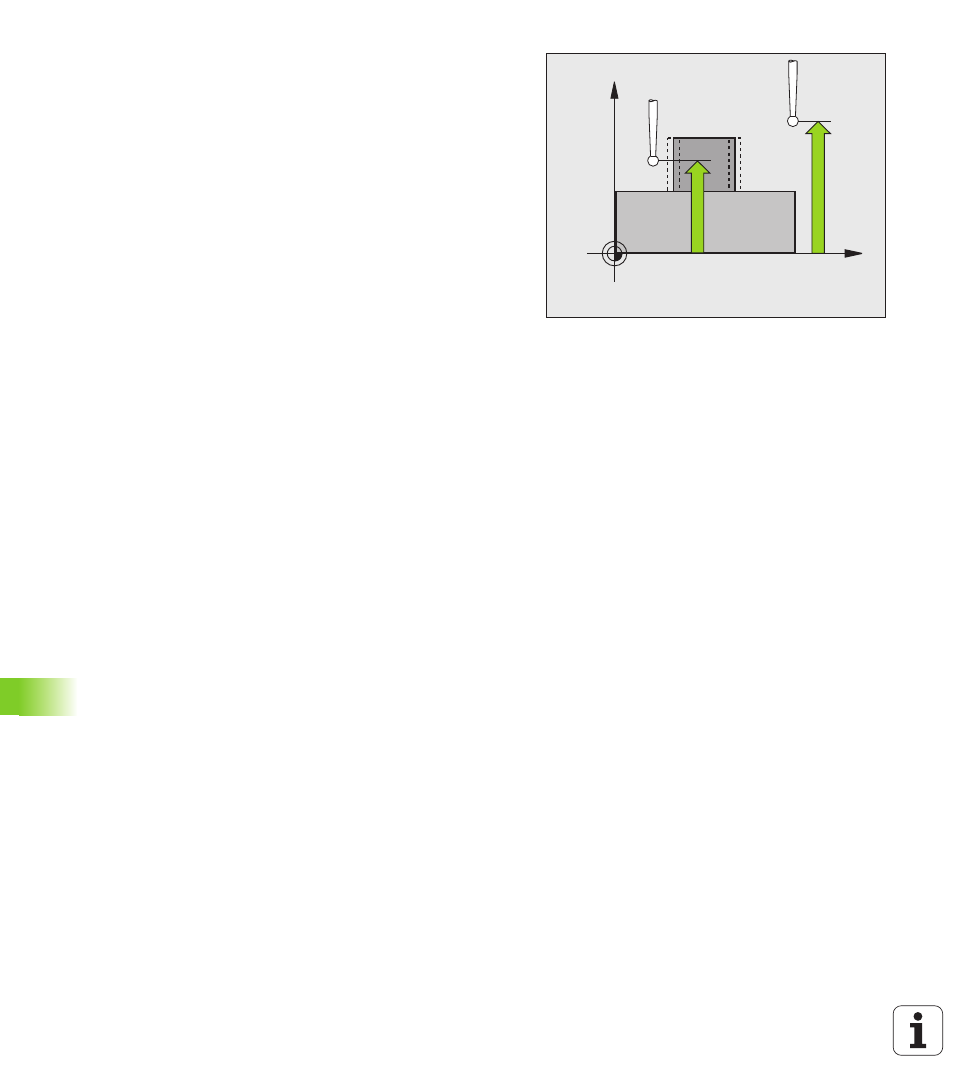

 Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
 Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu MP6140.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
 Sichere Höhe
Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
alternativ PREDEF
 Fahren auf sichere Höhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0
: Zwischen Messpunkten auf Messhöhe verfahren
1
: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Alternativ PREDEF
 Größtmaß Zapfen
Q277: Größter erlaubter
Durchmesser des Zapfens. Eingabebereich 0 bis
99999,9999
 Kleinstmaß Zapfen Q278: Kleinster erlaubter
Durchmesser des Zapfens. Eingabebereich 0 bis
99999,9999
 Toleranzwert Mitte 1. Achse
Q279: Erlaubte
Lageabweichung in der Hauptachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
 Toleranzwert Mitte 2. Achse
Q280: Erlaubte
Lageabweichung in der Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
X
Z
Q261
Q260
