Tastsystemzyklen: Kinematik automatisch vermessen
1
8
.4 KINEMA
TIK VERMESSEN (Zyklus 451, DIN/ISO:
G451, Option)
18.4 KINEMATIK VERMESSEN
(Zyklus 451, DIN/ISO: G451,
Option)
Zyklusablauf

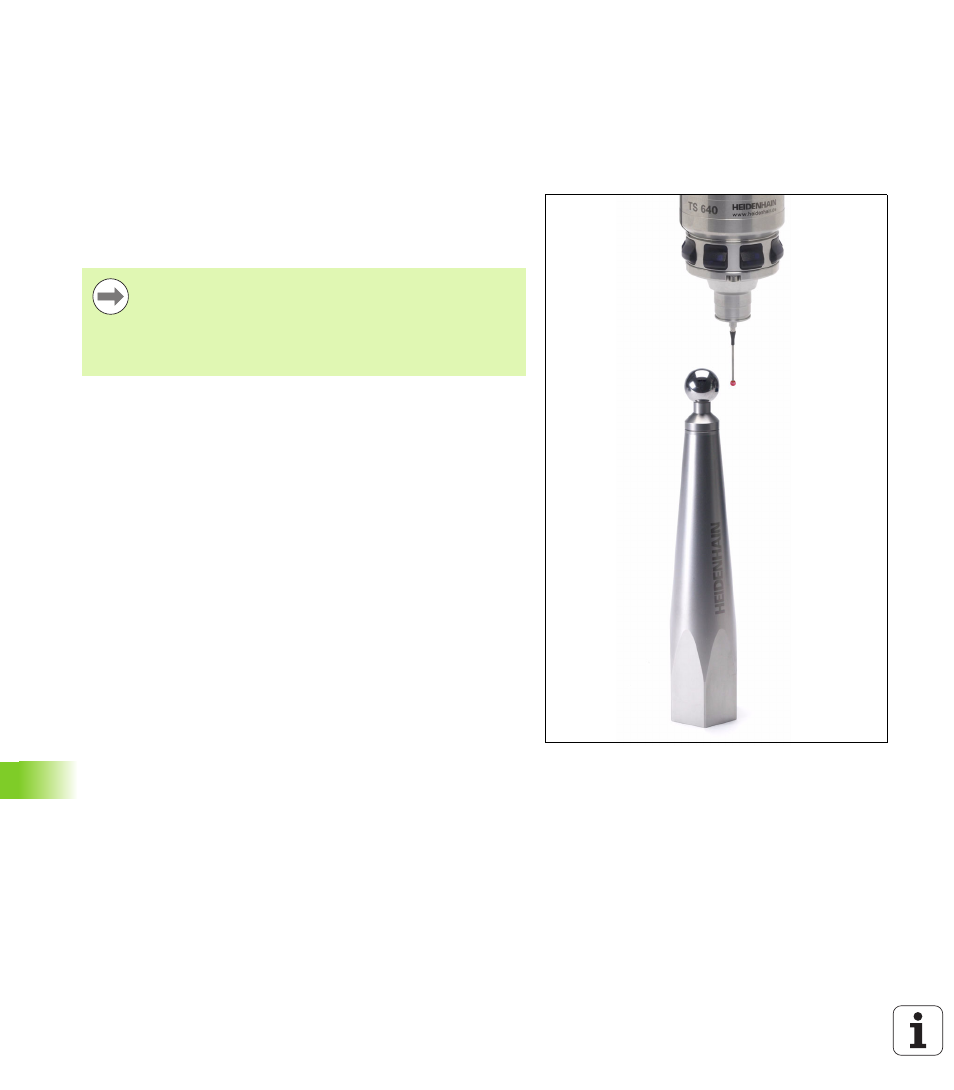

Mit dem Tastsystem-Zyklus 451 können Sie die Kinematik Ihrer
Maschine prüfen und bei Bedarf optimieren. Dabei vermessen Sie mit
dem 3D-Tastsystem TS eine HEIDENHAIN Kalibrierkugel, die Sie auf
dem Maschinentisch befestigt haben.
Die TNC ermittelt die statische Schwenkgenauigkeit. Dabei minimiert
die Software den durch die Schwenkbewegungen entstehenden
Raumfehler und speichert die Maschinengeometrie am Ende des
Messvorgangs automatisch in den jeweiligen Maschinenkonstanten
der Kinematikbeschreibung ab.
1 Kalibrierkugel aufspannen, auf Kollisionsfreiheit achten
2 In der Betriebsart Manuell den Bezugspunkt in das Kugelzentrum
setzen oder, wenn Q431=1 oder Q431=3 definiert ist: Tastsystem
manuell in der Tastsystem-Achse über die Kalibrierkugel und in der
Bearbeitungsebene in die Kugelmitte positionieren
3 Programmlauf-Betriebsart wählen und Kalibrier-Programm starten
HEIDENHAIN empfiehlt die Verwendung der
Kalibrierkugeln KKH 250 (Bestell-Nummer 655 475-01)
oder KKH 100 (Bestell-Nummer 655 475-02) , die eine
besonders hohe Steifigkeit aufweisen und speziell für die
Maschinenkalibrierung konstruiert wurden. Setzen Sie
sich bei Interesse mit HEIDENHAIN in Verbindung.
