HEIDENHAIN iTNC 530 (60642x-04) Cycle programming - Handbuch (Seite 164)

164
Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen

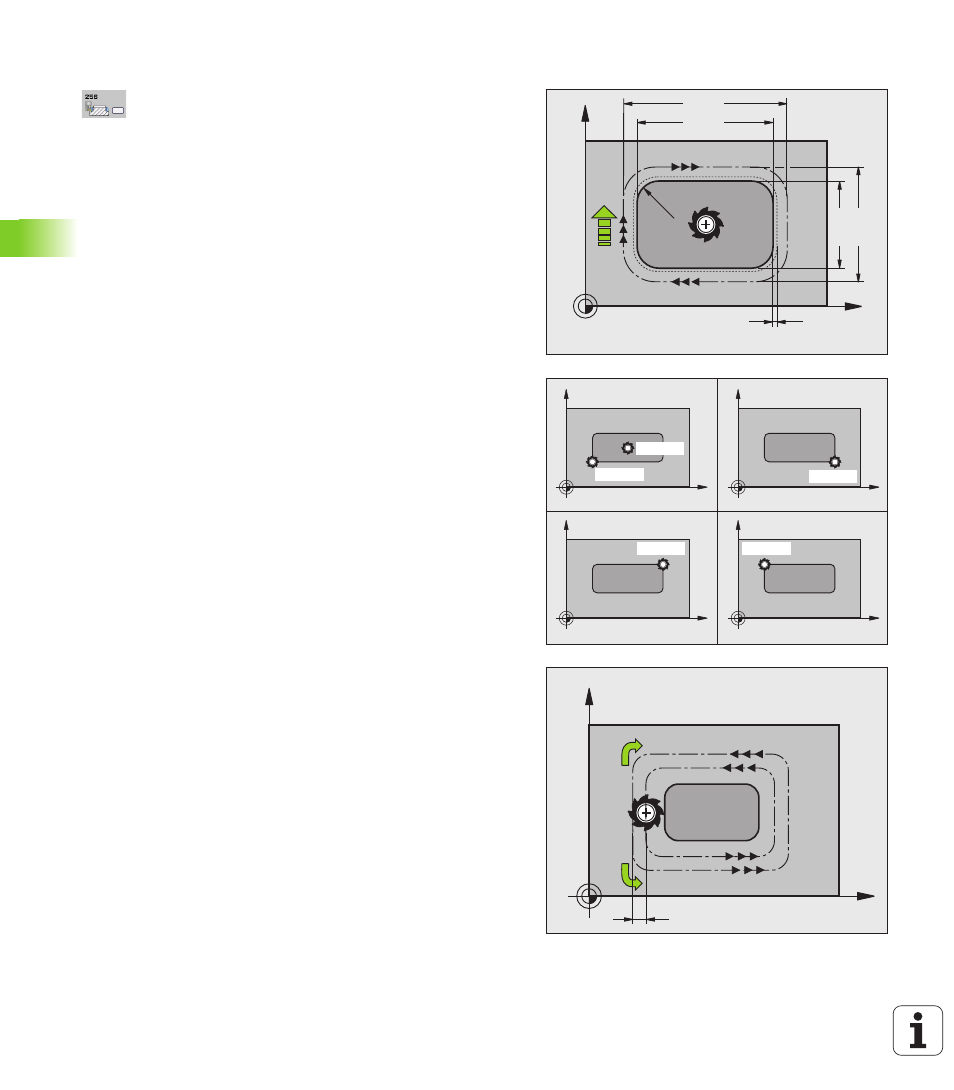

5.6 RECHTECKZAPFEN (Zyklus 256, DIN/ISO:
G256)
Zyklusparameter
 1. Seiten-Länge
Q218: Länge des Zapfens, parallel
zur Hauptachse der Bearbeitungsebene.
Eingabebereich 0 bis 99999,9999
 Rohteilmaß Seitenlänge 1 Q424: Länge des
Zapfenrohteils, parallel zur Hauptachse der
Bearbeitungsebene. Rohteilmaß Seitenlänge 1
größer als 1. Seiten-Länge eingeben. Die TNC führt
mehrere seitliche Zustellungen aus, wenn die
Differenz zwischen Rohteilmaß 1 und Fertigmaß
1größer ist als die erlaubte seitliche Zustellung
(Werkzeug-Radius mal Bahn-Überlappung Q370). Die
TNC berechnet immer eine konstante seitliche
Zustellung. Eingabebereich 0 bis 99999,9999
 2. Seiten-Länge Q219: Länge des Zapfens, parallel
zur Nebenachse der Bearbeitungsebene. Rohteilmaß
Seitenlänge 2
größer als 2. Seiten-Länge eingeben.
Die TNC führt mehrere seitliche Zustellungen aus,
wenn die Differenz zwischen Rohteilmaß 2 und
Fertigmaß 2 größer ist als die erlaubte seitliche
Zustellung (Werkzeug-Radius mal Bahn-Überlappung
Q370
). Die TNC berechnet immer eine konstante
seitliche Zustellung. Eingabebereich 0 bis
99999,9999
 Rohteilmaß Seitenlänge 2 Q425: Länge des
Zapfenrohteils, parallel zur Nebenachse der
Bearbeitungsebene. Eingabebereich 0 bis
99999,9999
 Eckenradius
Q220: Radius der Zapfenecke.
Eingabebereich 0 bis 99999,9999
 Schlichtaufmaß Seite
Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungsebene, das die TNC bei
der Bearbeitung stehen lässt. Eingabebereich 0 bis
99999,9999
 Drehlage Q224 (absolut): Winkel, um den der
gesamte Zapfen gedreht wird. Das Drehzentrum liegt
in der Position, auf der das Werkzeug beim Zyklus-
Aufruf steht. Eingabebereich -360,000 bis 360,000
 Zapfenlage Q367: Lage des Zapfens bezogen auf die
Position des Werkzeuges beim Zyklus-Aufruf:
0
: Werkzeugposition = Zapfenmitte
1 : Werkzeugposition = Linke untere Ecke
2 : Werkzeugposition = Rechte untere Ecke
3 : Werkzeugposition = Rechte obere Ecke
4 : Werkzeugposition = Linke obere Ecke
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
X
Y
k
Q351= –1
Q351= +1
