HEIDENHAIN iTNC 530
149
5.3 KREIS
T
A
SCHE (Zyklus 252, DIN/ISO:
G252)

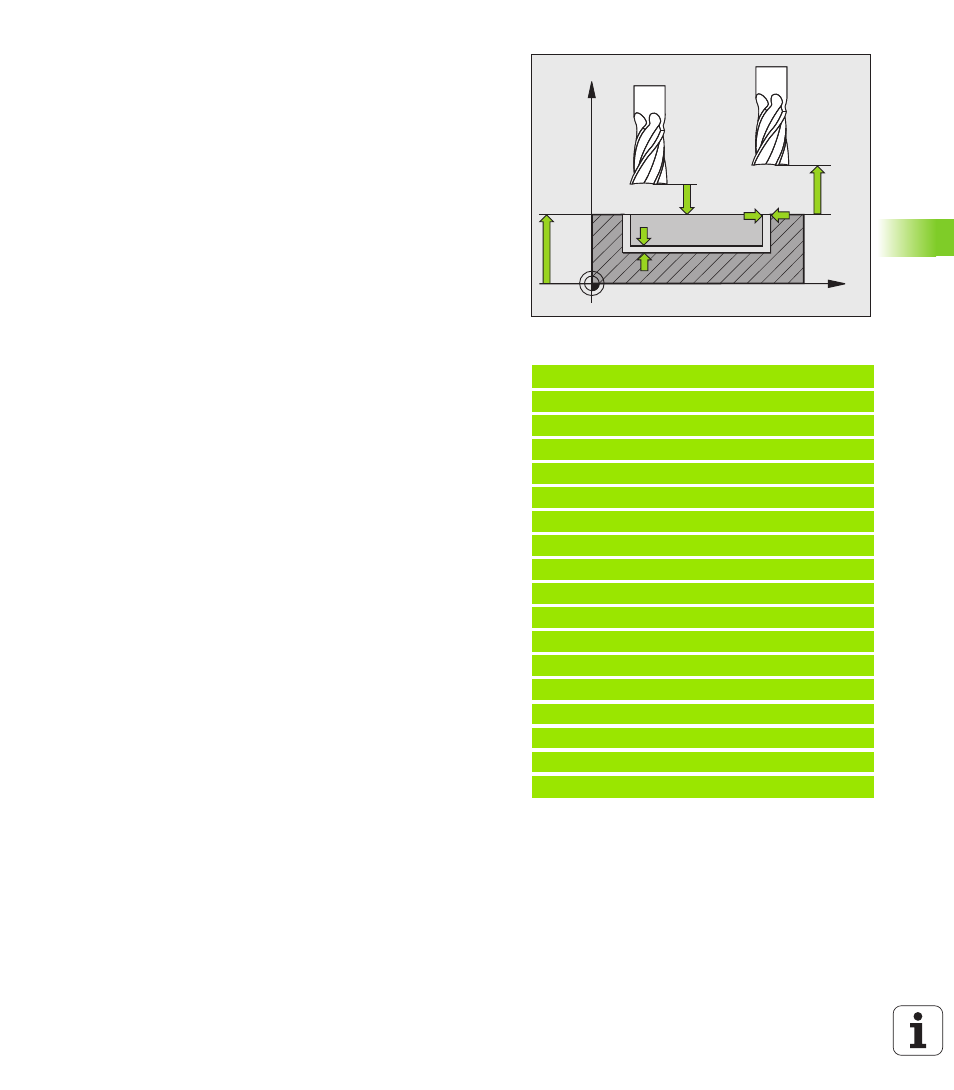

 Sicherheits-Abstand
Q200 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
 Koordinate Werkstück-Oberfläche Q203 (absolut):
Absolute Koordinate der Werkstück-Oberfläche.
Eingabebereich -99999,9999 bis 99999,9999
 2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
 Bahn-Überlappung Faktor
Q370: Q370 x Werkzeug-
Radius ergibt die seitliche Zustellung k.
Eingabebereich 0,1 bis 1,414 alternativ PREDEF
 Eintauchstrategie
Q366: Art der Eintauchstrategie:
 0 = senkrecht eintauchen. Unabhängig vom in der
Werkzeug-Tabelle definierten Eintauchwinkel
ANGLE
taucht die TNC senkrecht ein
 1 = helixförmig eintauchen. In der Werkzeug-
Tabelle muss für das aktive Werkzeug der
Eintauchwinkel ANGLE ungleich 0 definiert sein.
Ansonsten gibt die TNC eine Fehlermeldung aus
 Alternativ PREDEF
 Vorschub Schlichten
Q385: Verfahrgeschwindigkeit
des Werkzeugs beim Seiten- und Tiefenschlichten in
mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO
, FU, FZ
Beispiel: NC-Sätze
8 CYCL DEF 252 KREISTASCHE
Q215=0 ;BEARBEITUNGS-UMFANG
Q223=60 ;KREISDURCHMESSER
Q368=0.2 ;AUFMASS SEITE
Q207=500 ;VORSCHUB FRAESEN
Q351=+1 ;FRAESART
Q201=-20 ;TIEFE
Q202=5 ;ZUSTELL-TIEFE
Q369=0.1 ;AUFMASS TIEFE
Q206=150 ;VORSCHUB TIEFENZ.
Q338=5 ;ZUST. SCHLICHTEN
Q200=2 ;SICHERHEITS-ABST.
Q203=+0 ;KOOR. OBERFLAECHE
Q204=50 ;2. SICHERHEITS-ABST.
Q370=1 ;BAHN-UEBERLAPPUNG
Q366=1 ;EINTAUCHEN
Q385=500 ;VORSCHUB SCHLICHTEN
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q204
Q203
Q369
Q368
