190
Bearbeitungszyklen: Konturtasche, Konturzüge
7.
3 Über
lag
e
rt
e K
ont
ur
en

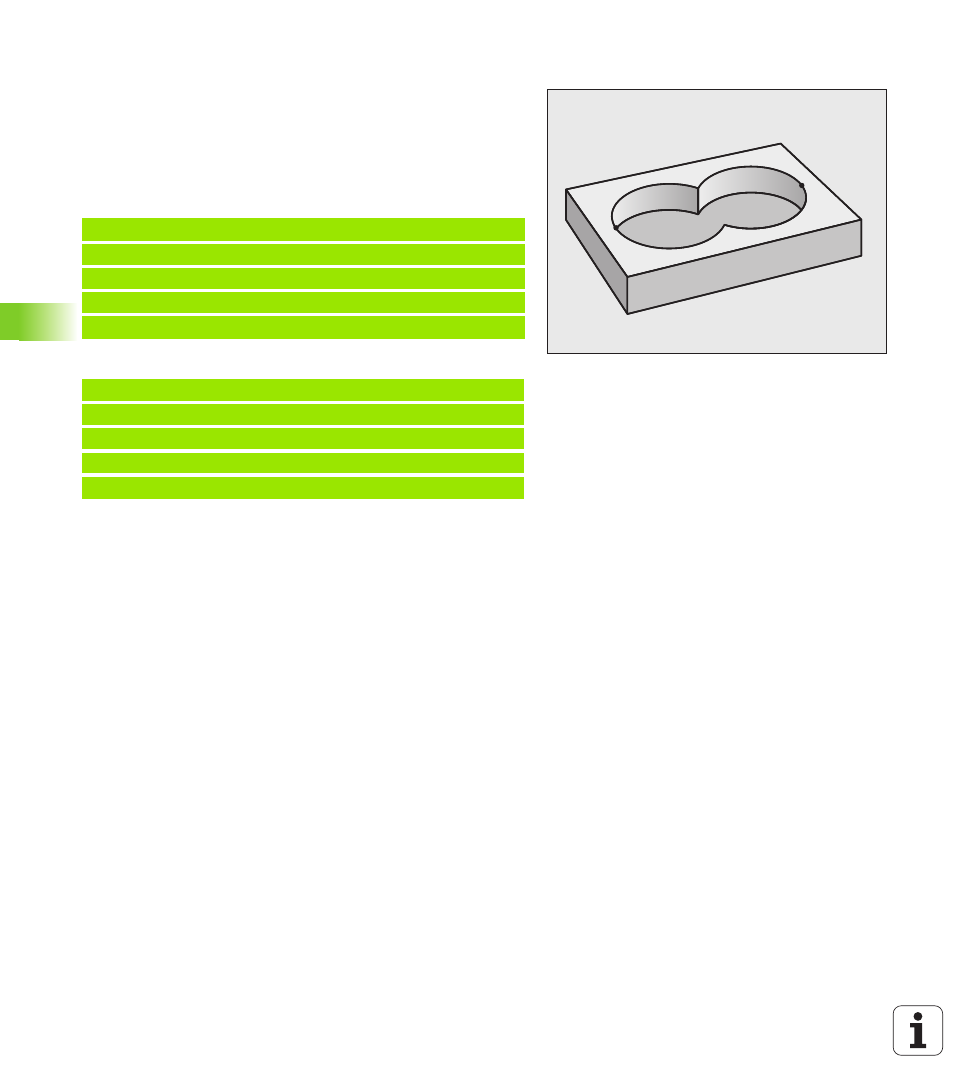

„Summen“-Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten
Fläche sollen bearbeitet werden:
 Die Flächen A und B müssen Taschen sein.
 Die erste Tasche (in Zyklus 14) muss außerhalb der zweiten
beginnen.
Fläche A:
Fläche B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
