Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.7 BEZUGSPUNKT KREIS A
U
SSEN
(Zyklus 413, DIN/ISO:
G413)

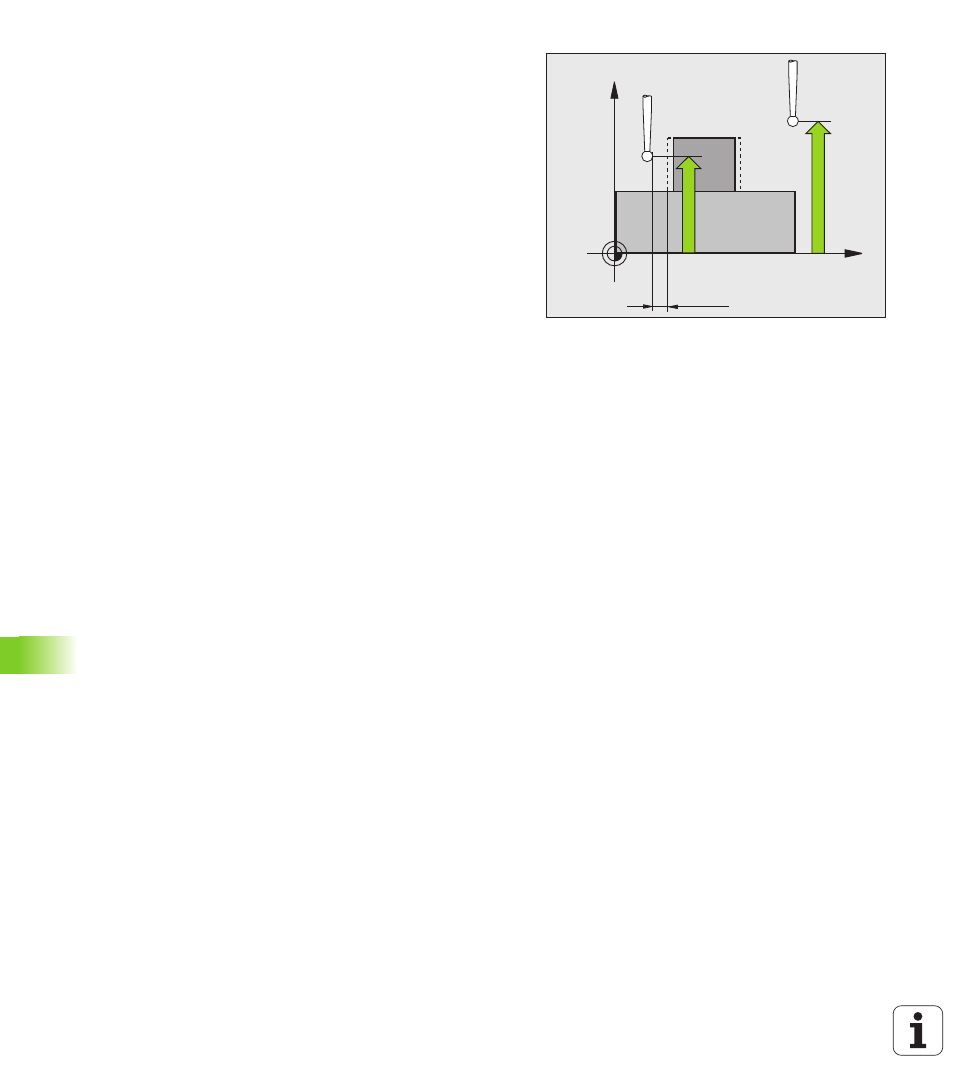

 Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
 Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu MP6140.
Eingabebereich 0 bis 99999,9999 alternativ PREDEF
 Sichere Höhe
Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
alternativ PREDEF
 Fahren auf sichere Höhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0
: Zwischen Messpunkten auf Messhöhe verfahren
1
: Zwischen Messpunkten auf Sicherer Höhe
verfahren
Alternativ PREDEF
 Nummer in Tabelle
Q305: Nummer in der Nullpunkt-
Tabelle/Preset-Tabelle angeben, in der die TNC die
Koordinaten der Zapfenmitte speichern soll. Bei
Eingabe von Q305=0 und Q303=1, setzt die TNC die
Anzeige automatisch so, dass der neue Bezugspunkt
in der Zapfenmitte sitzt. Bei Eingabe von Q305=0 und
Q303=0, schreibt die TNC die Zapfenmitte in die Zeile
0 der Nullpunkt-Tabelle. Eingabebereich 0 bis 99999
 Neuer Bezugspunkt Hauptachse
Q331 (absolut):
Koordinate in der Hauptachse, auf die die TNC die
ermittelte Zapfenmitte setzen soll. Grundeinstellung
= 0. Eingabebereich -99999,9999 bis 99999,9999
 Neuer Bezugspunkt Nebenachse Q332 (absolut):
Koordinate in der Nebenachse, auf die die TNC die
ermittelte Zapfenmitte setzen soll. Grundeinstellung
= 0. Eingabebereich -99999,9999 bis 99999,9999
 Messwert-Übergabe (0,1)
Q303: Festlegen, ob der
ermittelte Bezugspunkt in der Nullpunkt-Tabelle oder
in der Preset-Tabelle abgelegt werden soll:
-1
: Nicht verwenden! Wird von der TNC eingetragen,
wenn alte Programme eingelesen werden (siehe
„Berechneten Bezugspunkt speichern” auf Seite
362)
0
: Ermittelten Bezugspunkt in die aktive Nullpunkt-
Tabelle schreiben. Bezugssystem ist das aktive
Werkstück-Koordinatensystem
1
: Ermittelten Bezugspunkt in die Preset-Tabelle
schreiben. Bezugssystem ist das Maschinen-
Koordinatensystem (REF-System)
X
Z
Q261
Q260
MP6140
+
Q320
