Bearbeitungszyklen: Konturtasche, Konturzüge
7.
1
1
K
O
NTURNUT WIRBELFRÄSEN
(Zyklus 275, DIN/ISO:
G275)

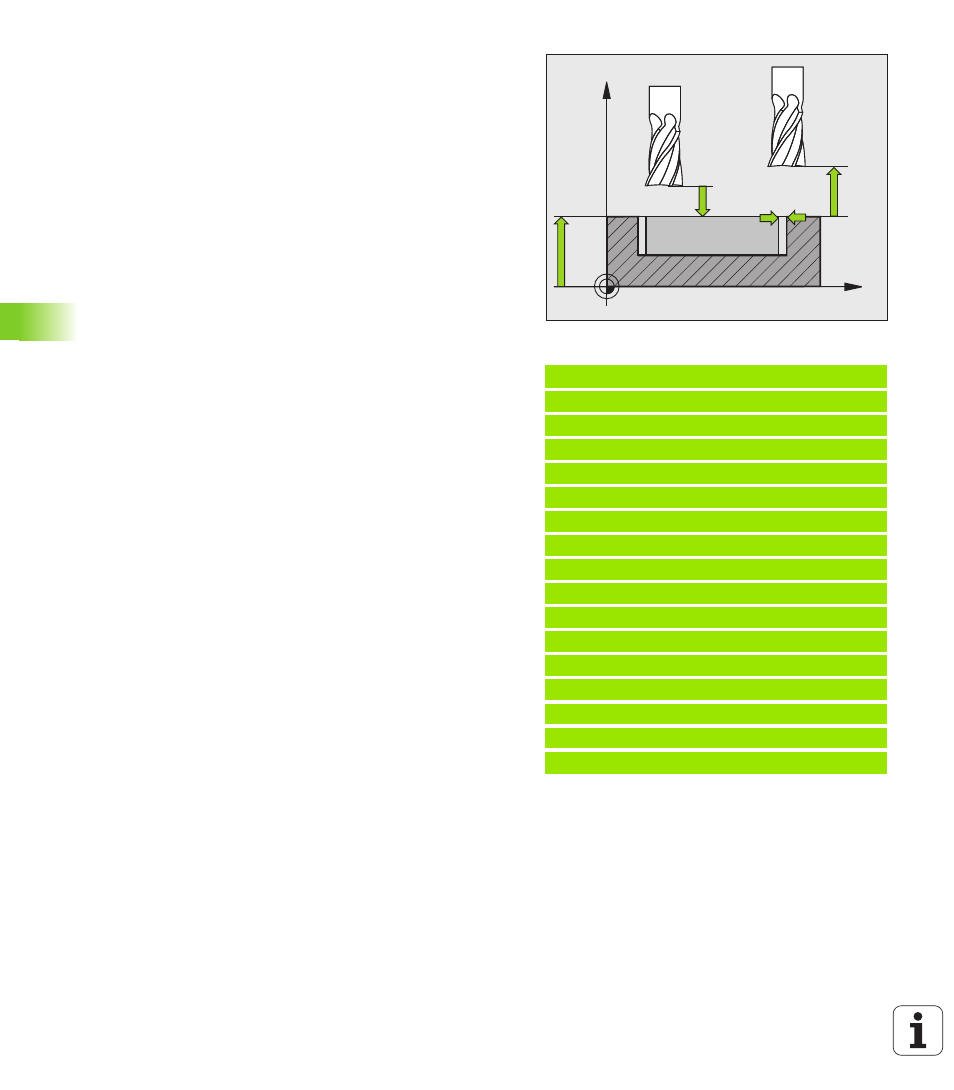

Sicherheits-Abstand
Q200 (inkremental): Abstand
zwischen Werkzeug-Stirnfläche und Werkstück-
Oberfläche. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
Koordinate Werkstück-Oberfläche
Q203 (absolut):
Absolute Koordinate der Werkstück-Oberfläche.
Eingabebereich -99999,9999 bis 99999,9999
2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
alternativ PREDEF
Eintauchstrategie
Q366: Art der Eintauchstrategie:
0 = senkrecht eintauchen. Unabhängig vom in der
Werkzeug-Tabelle definierten Eintauchwinkel
ANGLE
taucht die TNC senkrecht ein
1: Ohne Funktion
2 = pendelnd eintauchen. In der Werkzeug-Tabelle
muss für das aktive Werkzeug der Eintauchwinkel
ANGLE
ungleich 0 definiert sein. Ansonsten gibt die
TNC eine Fehlermeldung aus
Alternativ PREDEF
Beispiel: NC-Sätze
8 CYCL DEF 275 KONTURNUT WIRBELFR.
Q215=0
;BEARBEITUNGS-UMFANG
Q219=12
;NUTBREITE
Q368=0.2
;AUFMASS SEITE
Q436=2
;ZUST. PRO UMLAUF
Q207=500
;VORSCHUB FRAESEN
Q351=+1
;FRAESART
Q201=-20
;TIEFE
Q202=5
;ZUSTELL-TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q338=5
;ZUST. SCHLICHTEN
Q385=500
;VORSCHUB SCHLICHTEN
Q200=2
;SICHERHEITS-ABST.
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q366=2
;EINTAUCHEN
9 CYCL CALL FMAX M3
X
Z
Q200
Q204
Q203
Q368
