104 Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten

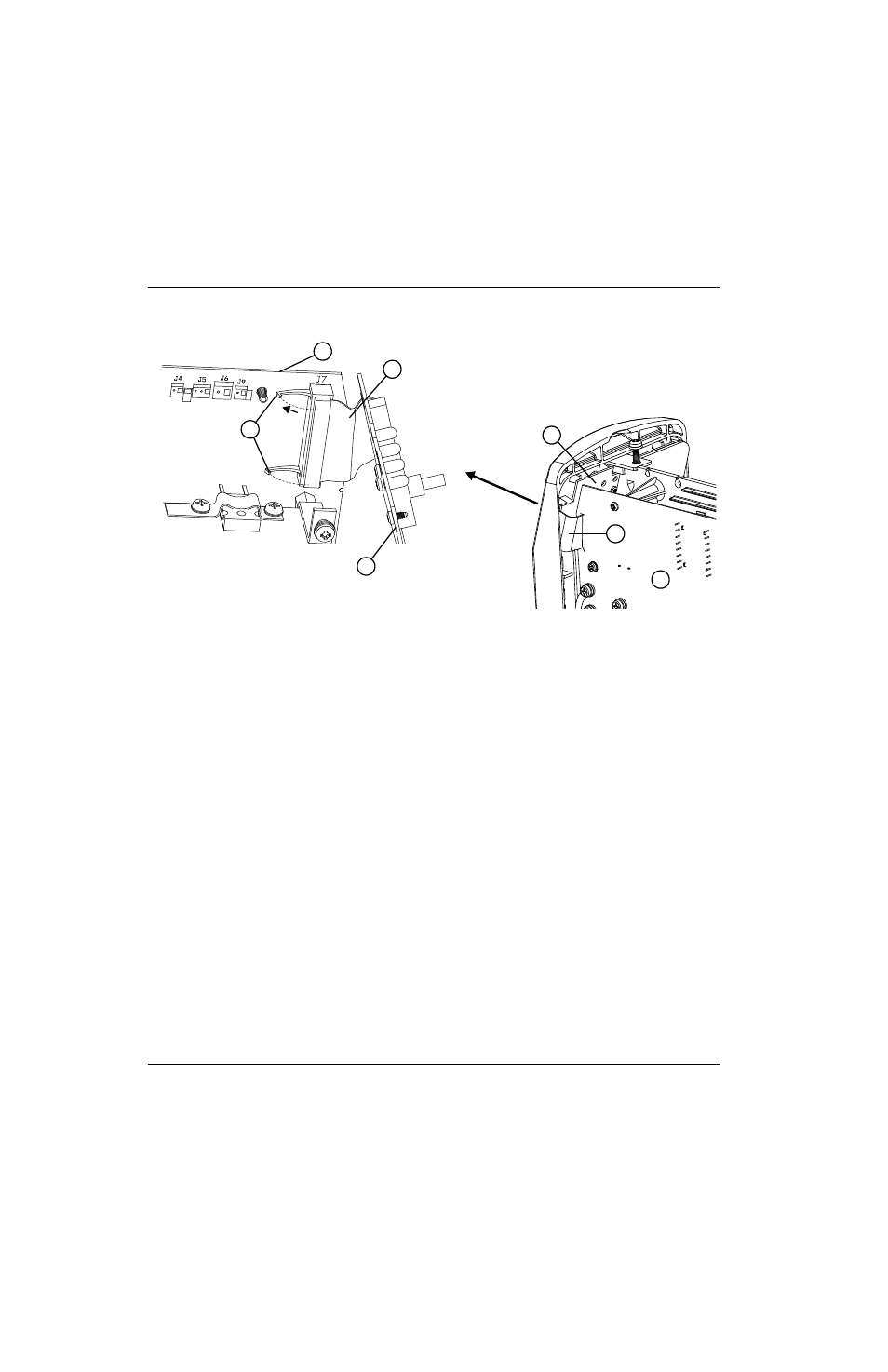

Abb. 31
Die Frontplatte wieder anbringen
1. Schieben Sie die Frontplatte in die Bodenplatte der Stromquelle ein, so dass sie wieder in die Rasten einrastet.
2. Ziehen Sie die Halteschraube mit einem Anzugsdrehmoment von 8,1 kgcm an. (Siehe Abb. 28 auf Seite 102.)
3. Schließen Sie das Flachbandkabel der Steuerplatine wieder an die Leistungsplatine an.
4. Ziehen Sie die Zugentlastungmutter am Brennerschlauchpaket und am Werkstückkabel fest.
5. Schließen Sie die Gasversorgung und das Netzkabel wieder an und schalten Sie den Netzschalter EIN (ON/I).
1
2
3
4
2
3
4
1 Verriegelungen
2 Steuerplatine
3 Flachbandkabel
4 Leistungsplatine
