178 Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
4. Schrauben Sie die Haltemutter der Zugentlastung auf der Innenseite der Frontplatte ab.
5. Ziehen Sie das Werkstückkabel durch die Öffnung in der Frontplatte.
6. Führen Sie das Steckerende des neuen Werkstückkabels durch die Öffnung in der Frontplatte und dann durch die
Haltemutter.
7. Ziehen Sie die Haltemutter an der Innenseite der Frontplatte auf der Zugentlastung fest.

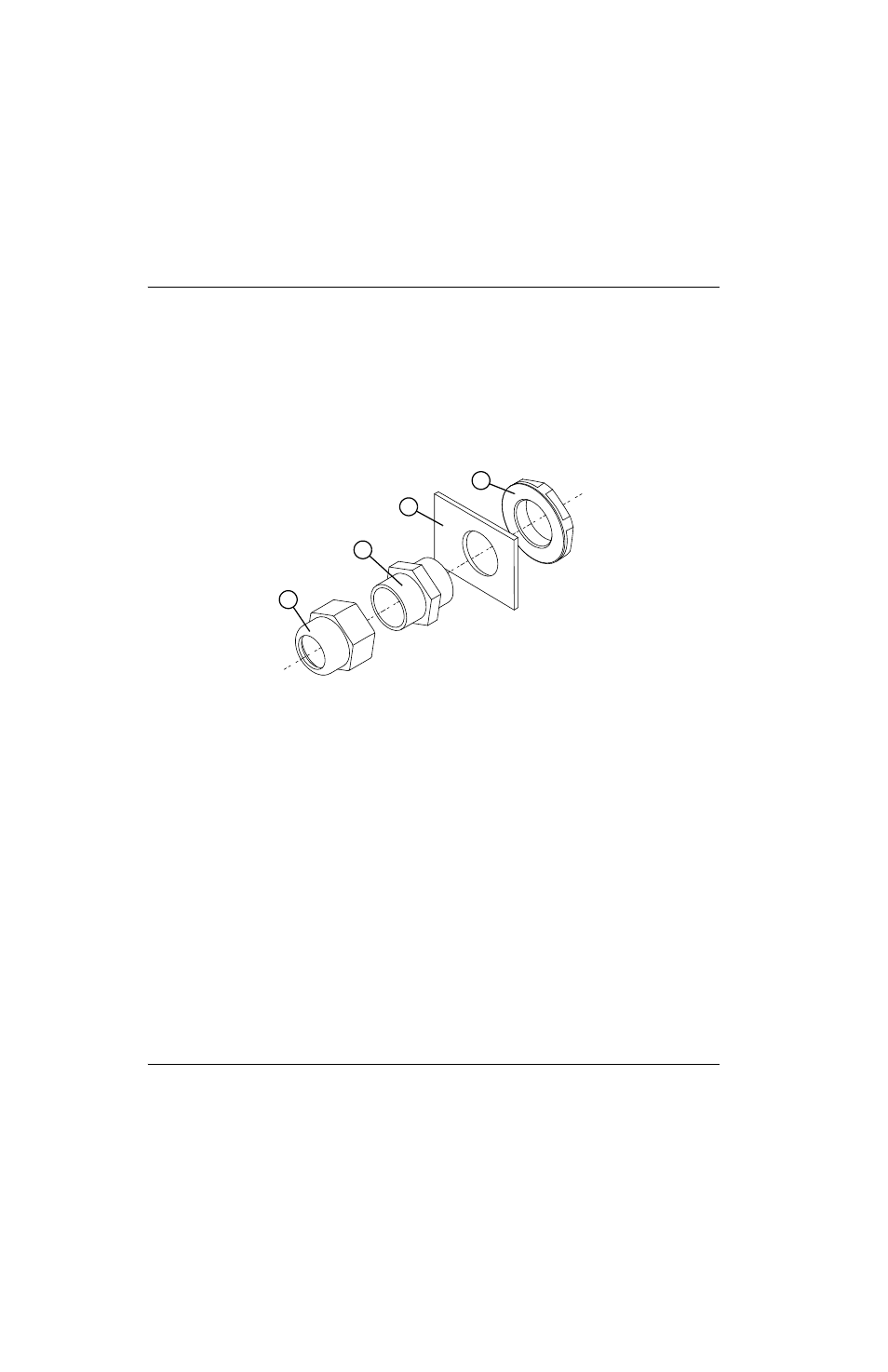

Abb. 99
8. Verbinden Sie das Werkstückkabel an J22 mittels der Schraube und der Beilagscheibe, die Sie in Schritt 2 entfernt
haben, mit der Leistungskarte. Ziehen Sie diese mit 23,0 kgcm fest.
9. Führen Sie die folgenden Vorgänge aus:
a. Siehe Die Frontplatte wieder anbringen auf Seite 104.
b. Siehe Einbau der Komponentenabsperrung auf Seite 101.
c. Siehe Einbau der Stromquellenabdeckung auf Seite 99.
d. Schließen Sie die Gasversorgung und das Netzkabel wieder an und schalten Sie den Netzschalter EIN (ON/I).
1
2
3
4
Außen
Innen
1 Zugentlastungsmutter (außerhalb der Stromquelle)
2 Zugentlastung
3 Vorderseite
4 Haltemutter (innerhalb der Stromquelle)
