148 Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
6. Schieben Sie das 90°-Kunststoffanschlussstück, bis es in der Messingarmatur der Gasversorgung des neuen
Brennerschlauchpakets einrastet.
7. Führen Sie die orange, blaue und violette Drahtgruppe über die mittlere Platte, so dass die Drähte in der Kerbe der
Platte liegen, die der Vorderseite der Stromquelle am nächsten ist. (Siehe Abb. 73 auf Seite 148.)
8. Drücken Sie den Stecker in den Steckplatz BRENNERSTART (J12) auf der Leistungsplatine. (Siehe Abb. 69 auf
Seite 145.)

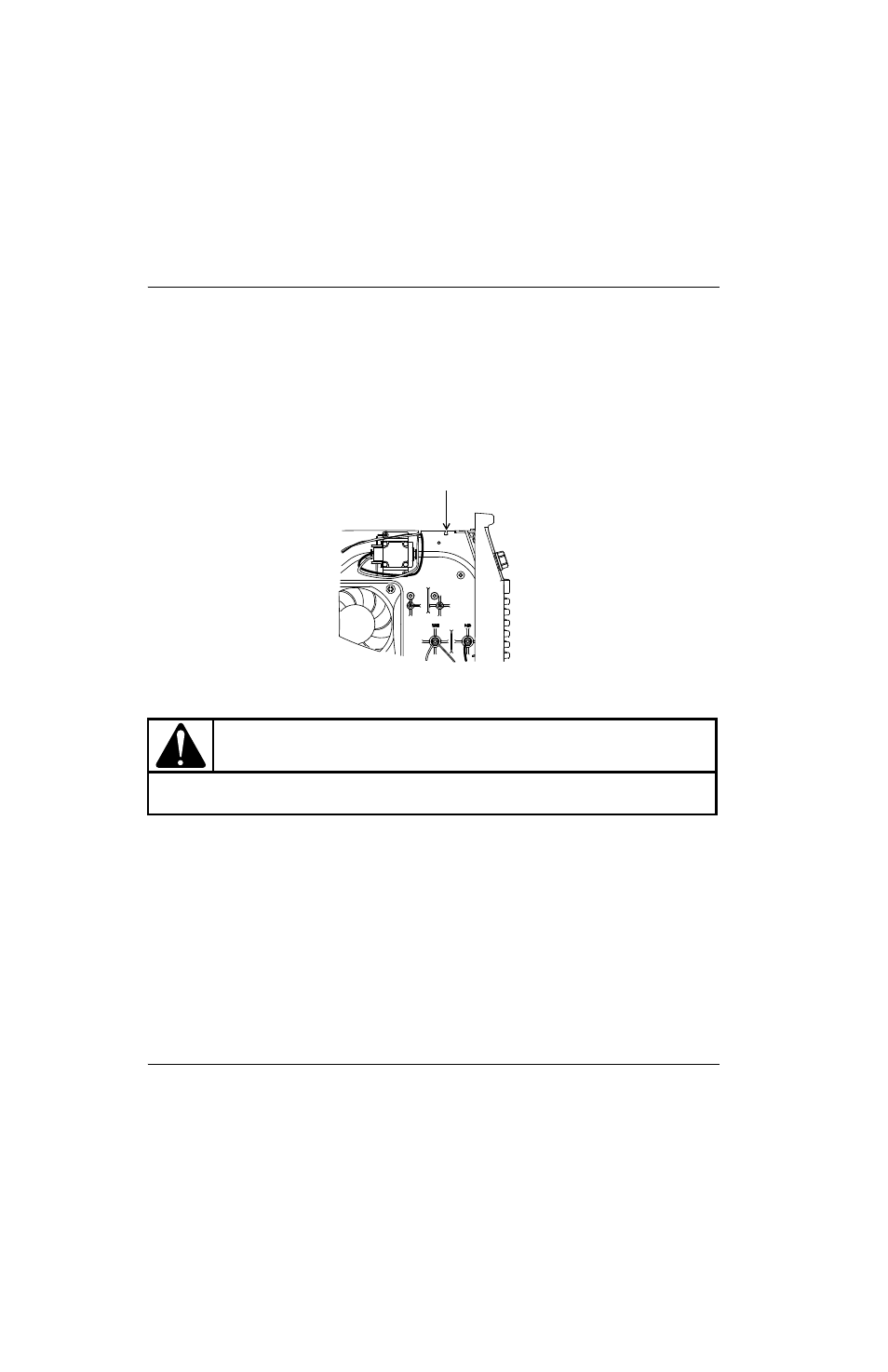

Abb. 73
9. Ziehen Sie die Haltemutter an der Innenseite der Frontplatte auf der Zugentlastung fest.
10. Schrauben Sie die Zugentlastungsmutter des Brennerschlauchpakets auf die Zugentlastung, wenn Sie die
Frontplatte wieder an ihrem Platz einsetzen. Siehe Die Frontplatte wieder anbringen auf Seite 104.
11. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Stromquellenabdeckung auf Seite 99.
b. Schließen Sie die Gasversorgung und das Netzkabel wieder an und schalten Sie den Netzschalter EIN (ON/I).
VORSICHT!
Achten Sie darauf, das Brennerschlauchpaket beim Anziehen der Haltemutter auf der Zugentlastung
nicht zu verdrehen.
Führen Sie den orangen, blauen und violetten Draht des Brennerschlauchpakets durch diese Kerbe in der mittleren Platte.
