Powermax30 XP Wartungshandbuch 808151
109
6 – Ersetzen der Stromquellenkomponenten
Tabelle 1 – Einphasige CSA-Netzkabeldrähte
Das Netzkabel hat einen schwarzen und einen weißen Draht, die mit dem Netzschalter
verbunden sind, und einen grünen Erdungsdraht, der am Kühlkörper angeschlossen ist.

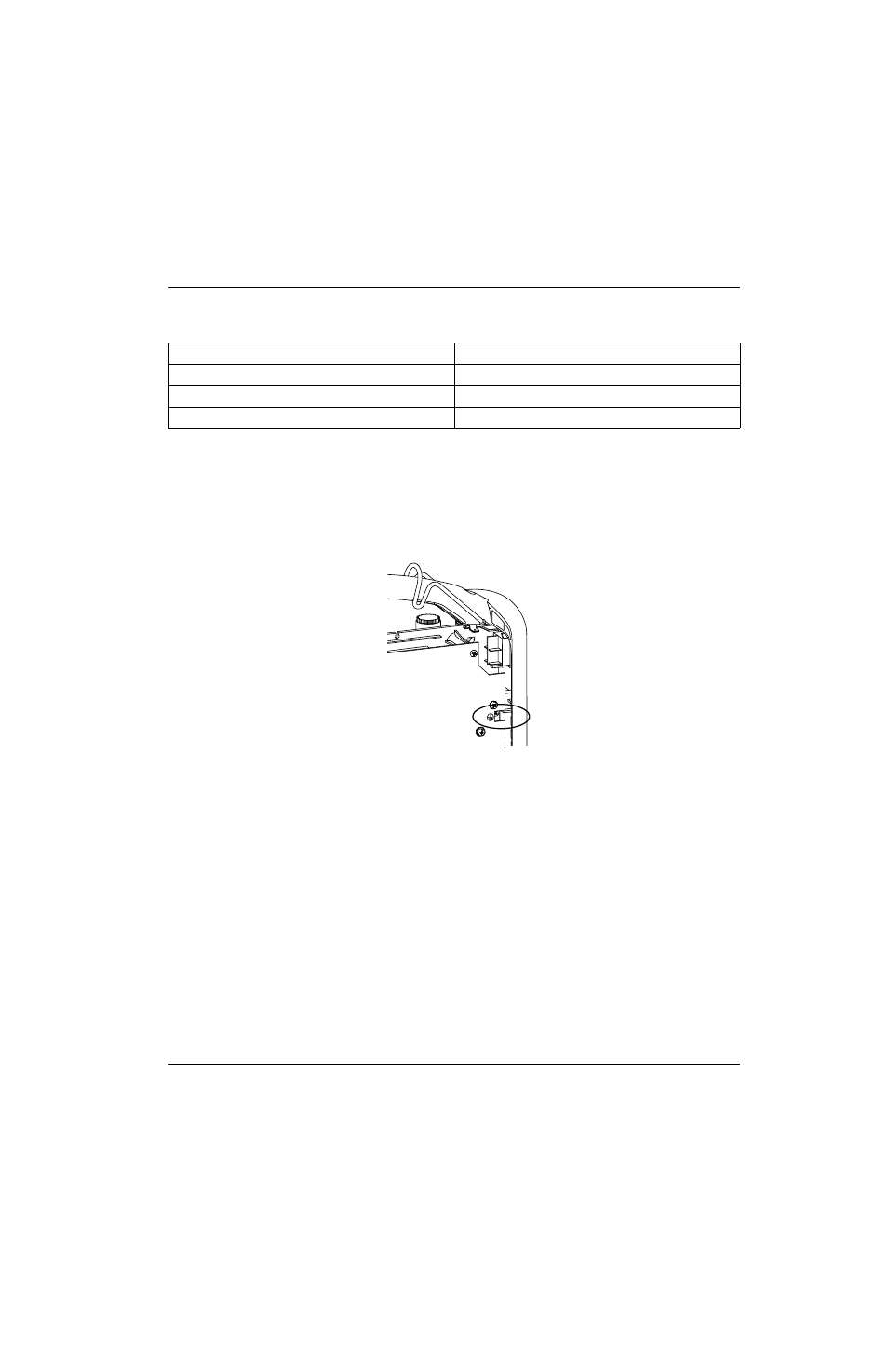

3. Entfernen Sie die Schraube, mit der der Erdungsdraht am Kühlkörper befestigt ist. Durch eine Kerbe in der
Leistungsplatine haben Sie Zugang zur Schraube. (Siehe
Abb. 37
4. Schrauben Sie die Zugentlastungsmutter an der Außenseite der Stromquelle ab, damit die Drähte frei
beweglich sind.
5. Wird die Zugentlastung ausgetauscht?
Falls ja, verwenden Sie einen verstellbaren Schraubenschlüssel, um die Zugentlastungsmutter auf der Innenseite
der Stromquelle abzuschrauben.
Falls nicht, fahren Sie mit dem nächsten Schritt fort.
Kennzeichnung
Drahtfarbe
L (spannungsführend)
Schwarz
N (Neutralleiter)
Weiß
PE (Erdung)
Grün
