186 Powermax30 XP Wartungshandbuch 808151
7 – Auswechseln der Brennerkomponenten
Montieren des Griffs
1. Legen Sie die rechte Seite des Griffs mit der Innenseite nach oben auf eine ebene Oberfläche.
 Wenn Sie die Griffe neu montieren, bringen Sie das Duramax LT-Etikett an der linken Seite
des Brennergriffs an.
2. Drücken Sie den Kappensensorschalter in sein Aufnahmeloch und auf seine Aufnahmestifte. (Siehe Abb. 105.)
3. Die Kappensensordrähte müssen wie in Abb. 106 geführt werden. Legen Sie den Stecker oberhalb der
Aufnahmestifte des Startschalters ein, mit den Drähten unterhalb des Schlitzes für den Flansch der
Gasschlaucharmatur, wie abgebildet.
4. Drücken Sie den Startschalter auf die beiden Aufnahmestifte und führen Sie die Drähte unter dem Schlitz für die
Gasschlaucharmatur. Der Startschalter sollte den Kappensensorschalter-Stecker an seinem Platz halten. (Siehe
Abb. 105 und Abb. 106.)

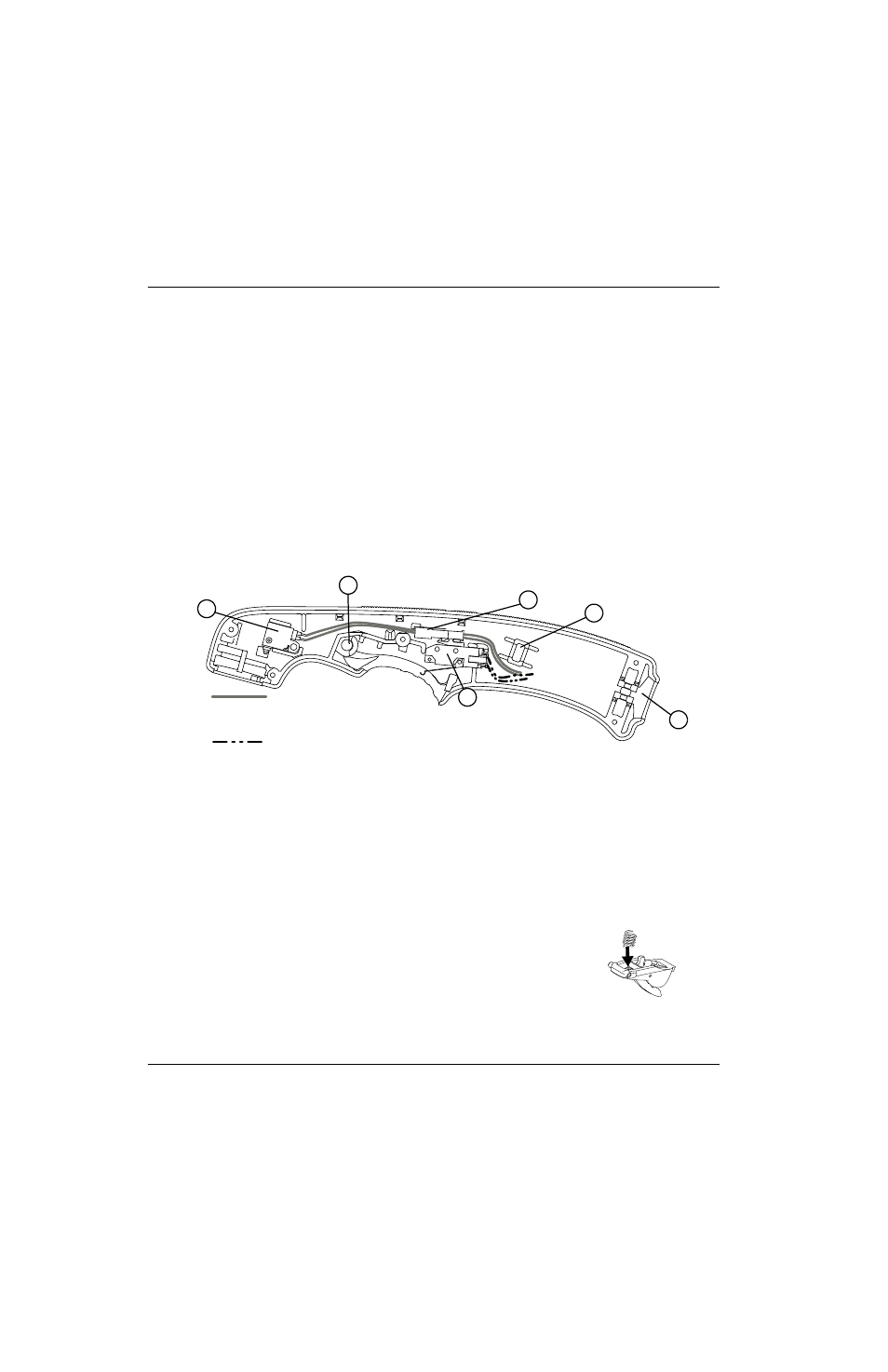

Abb. 106
5. Drücken Sie den Brennerkörper in den Brennergriff; der Gasschlaucharmatur-Flansch muss am Schlitz des Griffs
ausgerichtet sein.
6. Richten Sie die Zugentlastung am Schlitz für Zugentlastung im Griff aus. (Siehe Abb. 106 bezüglich Position des
Zugentlastungs-Schlitzes.)
7. Drücken Sie die Wippentaster-Feder zusammen und in die vordere Hälfte des
Wippentasters. Schieben Sie Wippentaster und Feder in die richtige Position.
8. Achten Sie darauf, dass der Griff die Drähte nicht einklemmt und richten Sie die linke
Griffhälfte an der rechten Hälfte aus. Prüfen Sie, ob beide Drehzapfen des Wippentasters
in den Drehzapfenlöchern sitzen. (Siehe
Abb. 106.)
9. Schrauben Sie die Griffschrauben ein.
Drähte des Kappensensorschalters
Drähte des Startschalters
1
2
4
5
3
6
1 Kappensensorschalter
2 Startschalter
3 Schlitz für Brennerschlauchpaket-Zugentlastung
4 Schlitz für Gasschlaucharmatur-Flansch
5 Kappensensorschalter-Anschluss
6 Wippentaster-Drehzapfenloch
