Powermax30 XP Wartungshandbuch 808151 203
8 – Teile

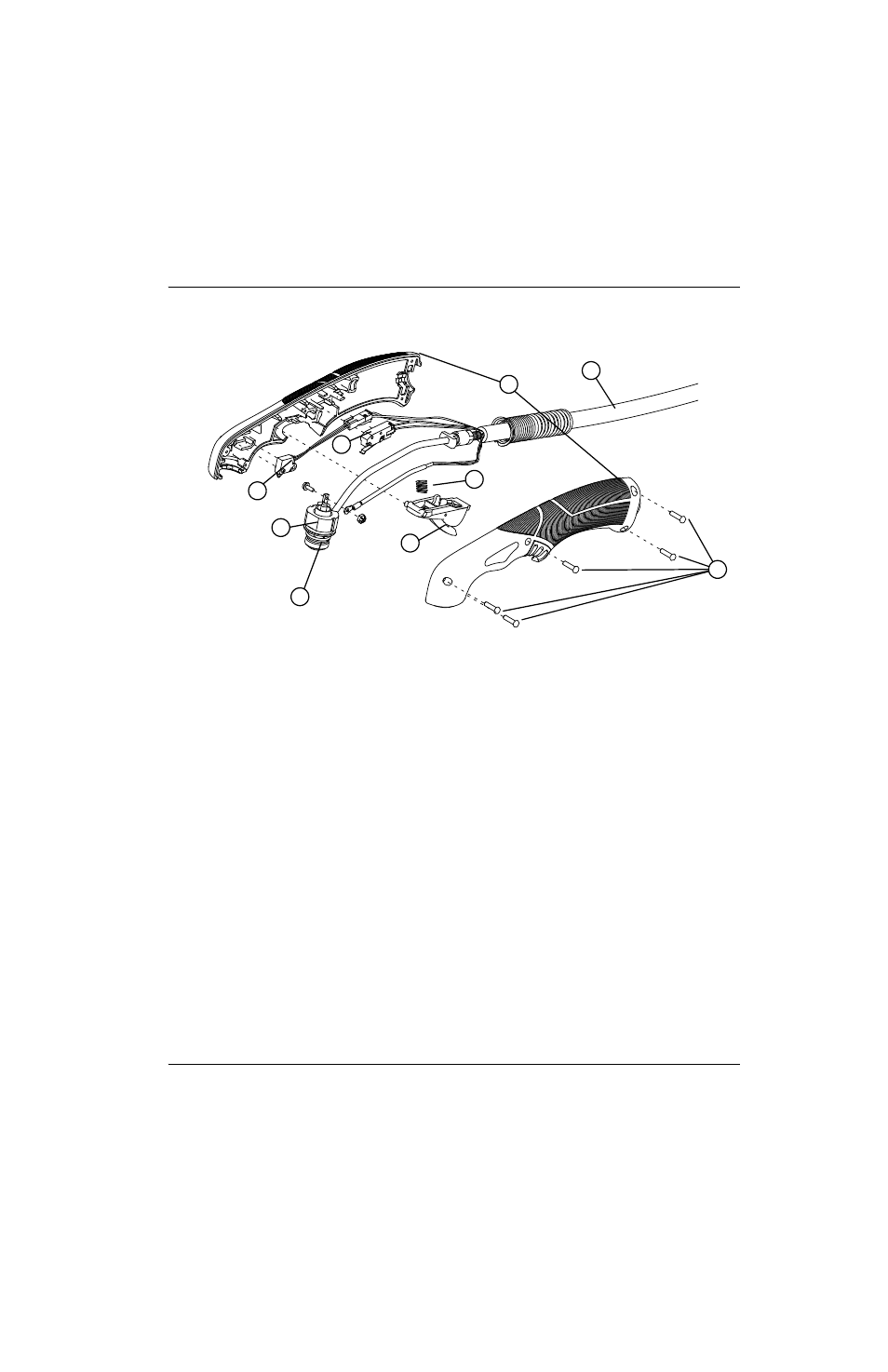

Teile des Duramax LT- Handbrenners
Sie können die gesamte Baugruppe von Handbrenner und Leitung, oder einzelne Komponenten des Brenners ersetzen.
Teil Set-Nr. Beschreibung
428174* Set: Duramax LT-Handbrennerbaugruppe mit 4,6 m langer Leitung
1 228109 Set: Brenner-Kappensensorschalter
2 428162 Set: Brenner-Startschalter
3 428178 Set: Duramax LT-Brennerkörper (einschließlich O-Ring)
4 428179 Set: Ersatz-O-Ringe für Brennerkörper
5 428156 Set: Brenner-Wippentaster und Feder
6 428182 Set: Ersatzfedern für Brenner-Wippentaster
7 428177 Set: Duramax LT-Brennergriff (einschließlich der Griffschrauben)
8 428181 Set: Duramax LT-Brennergriff Ersatzgriffschrauben
9 428176 Set: Duramax LT Brennerschlauchpaket, 4,6 m, mit Zugentlastung
* Die Brennerbaugruppe umfasst einen Satz Allzweck-Verschleißteile (Standard):
 Elektrode (420120) †
 Wirbelring (420211)
 Brennerkappe (420114)
 Düse (420118) †
 Schutzschild (420116)
† Bestellen Sie die Allzweck-Düse und -Elektrode
(Standard) zusammen im Set 428243. Dieses Set
umfasst 2 Düsen und 2 Elektroden. Wechseln Sie Düse
und Elektrode gleichzeitig aus.
1
3
5
7
9
4
8
2
6
