Powermax30 XP Wartungshandbuch 808151 133
6 – Ersetzen der Stromquellenkomponenten
6. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Stromquellenabdeckung auf Seite 99.
b. Schließen Sie die Gasversorgung und das Netzkabel wieder an und schalten Sie den Netzschalter EIN (ON/I).
Ersetzen der Drahtgruppe
Das Drahtgruppenset für Powermax30 XP enthält folgende 4 Drähte:

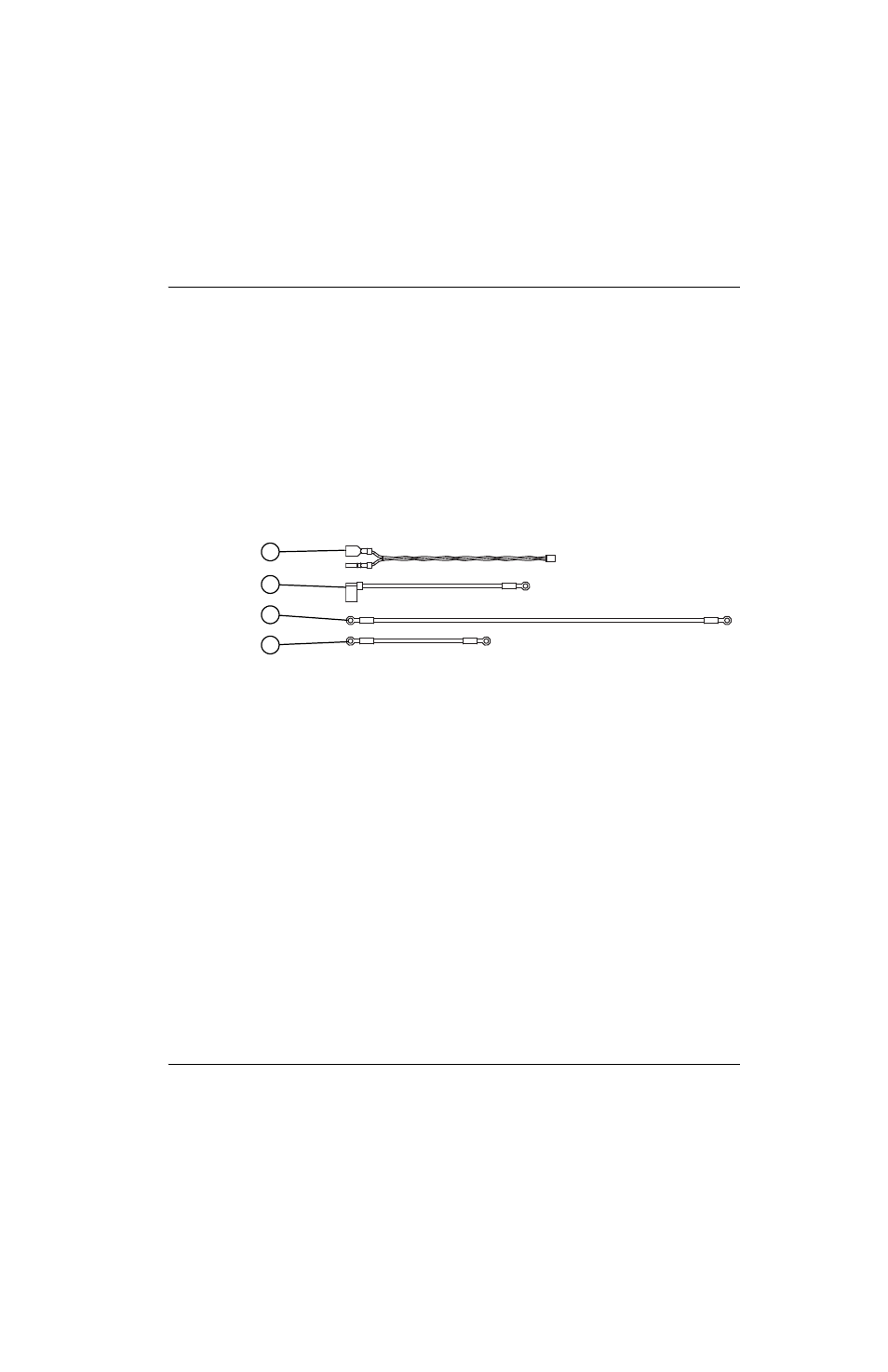

Abb. 58
Set-Nr. Beschreibung
228103 Set: Drahtgruppe: Druckwächter-Drahtpaar, 3 Erdungsdrähte
1
2
3
4
1 Druckwächter zum Drahtpaar J4 (rot/schwarz)
2 Draht der Erdungsklemme vom Kühlkörper zur
Rückplatte (grün)
3 Erdungsdraht vom Kühlkörper zur
Transformatorbaugruppe (grün)
4 Erdungsdraht vom Kühlkörper zur Erdungsklemme
für Luftfilter/Druckregler (grün)
