Powermax30 XP Wartungshandbuch 808151 153
6 – Ersetzen der Stromquellenkomponenten
7. Schrauben Sie die Haltemutter ab, die den Luftfilter/Druckregler in der Halterung an der mittleren Platte hält. Siehe
Abb. 76.
8. Kippen Sie den Boden von Luftfilter/Druckregler und Druckwächterbaugruppe von der Stromquelle weg und
schieben Sie die Baugruppe aus der Halterung heraus. Ziehen Sie beim Entfernen der Baugruppe bei Bedarf
die Rückplatte oben vorsichtig von der Stromquelle weg.

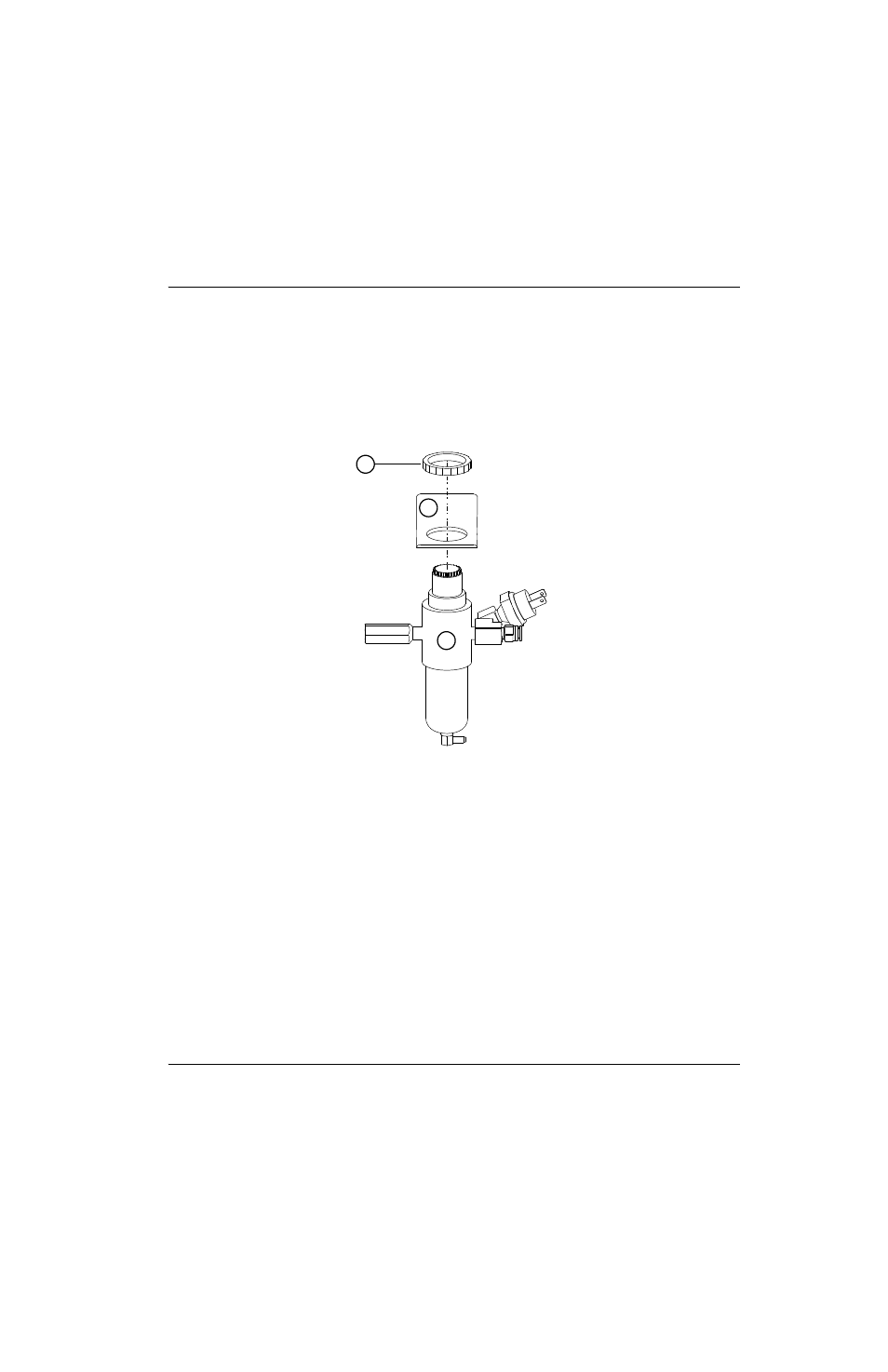

Abb. 76
2
3
1
1 Haltemutter
2 Halterung der mittleren Platte
3 Luftfilter/Druckregler
