Powermax30 XP Wartungshandbuch 808151
111
6 – Ersetzen der Stromquellenkomponenten
CE- und CCC-Netzkabel
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie
die Gasversorgung ab.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 98.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 100.
d. Siehe Ausbauen der Rückplatte auf Seite 105.
CE- und CCC-Netzkabel haben einen braunen und einen blauen Draht, die mit dem
Netzschalter verbunden sind, und einen grün/gelben Erdungsdraht, der am Kühlkörper
angeschlossen ist.
2. Entfernen Sie den blauen und den braunen Draht vom Netzschalter.
3. Entfernen Sie die Schraube, mit der der grün/gelbe Erdungsdraht am Kühlkörper befestigt ist. Durch eine Kerbe in
der Leistungsplatine haben Sie Zugang zur Schraube.

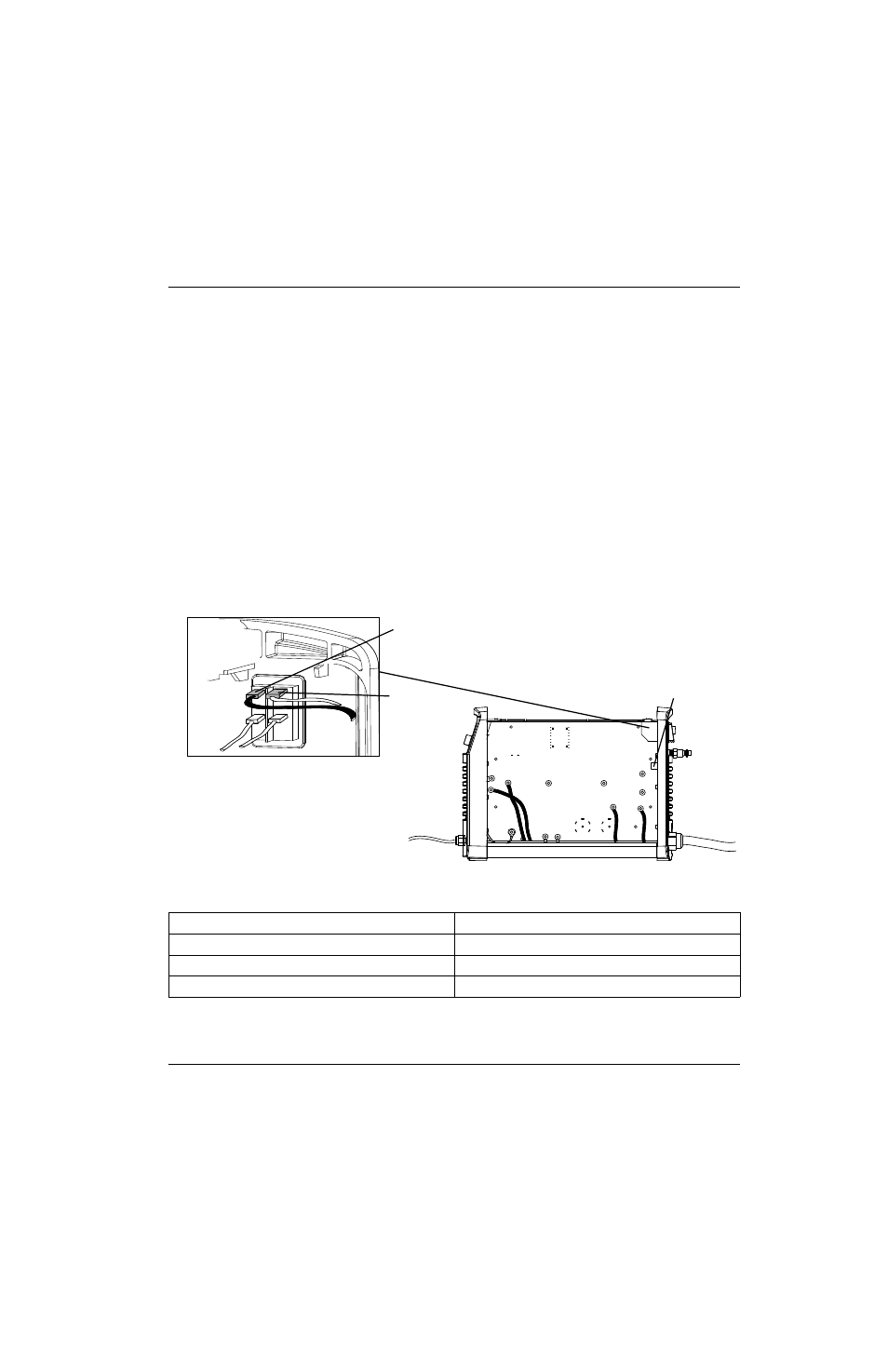

Abb. 39
Tabelle 2 – Drähte einphasiger CE- und CCC-Netzkabel
Kennzeichnung
Drahtfarbe
L (spannungsführend)
Braun
N (Neutralleiter)
Blau
PE (Erdung)
Grün/gelb
N
L
PE
