6 – Ersetzen der Stromquellenkomponenten
b. Schließen Sie die Gasversorgung und das Netzkabel wieder an und schalten Sie den Netzschalter EIN (ON/I).
Austauschen von Brennerschlauchpaket und Zugentlastung
Ausbau von Brennerschlauchpaket und Zugentlastung
Wenn Sie nur das Brennerschlauchpaket austauschen und nicht die gesamte Brennerbaugruppe, finden Sie Details zum
Ausbau des alten Schlauchpakets vom Brenner in
Auswechseln des Brennerschlauchpakets auf Seite 192.
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie
die Gasversorgung ab.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 98.
c. Siehe Nehmen Sie die Frontplatte ab. auf Seite 102.
2. Stecken Sie das 90°-Kunststoffanschlussstück von der Messingarmatur der Gasversorgung des
Brennerschlauchpakets innerhalb der Frontplatte der Stromquelle ab. (Siehe

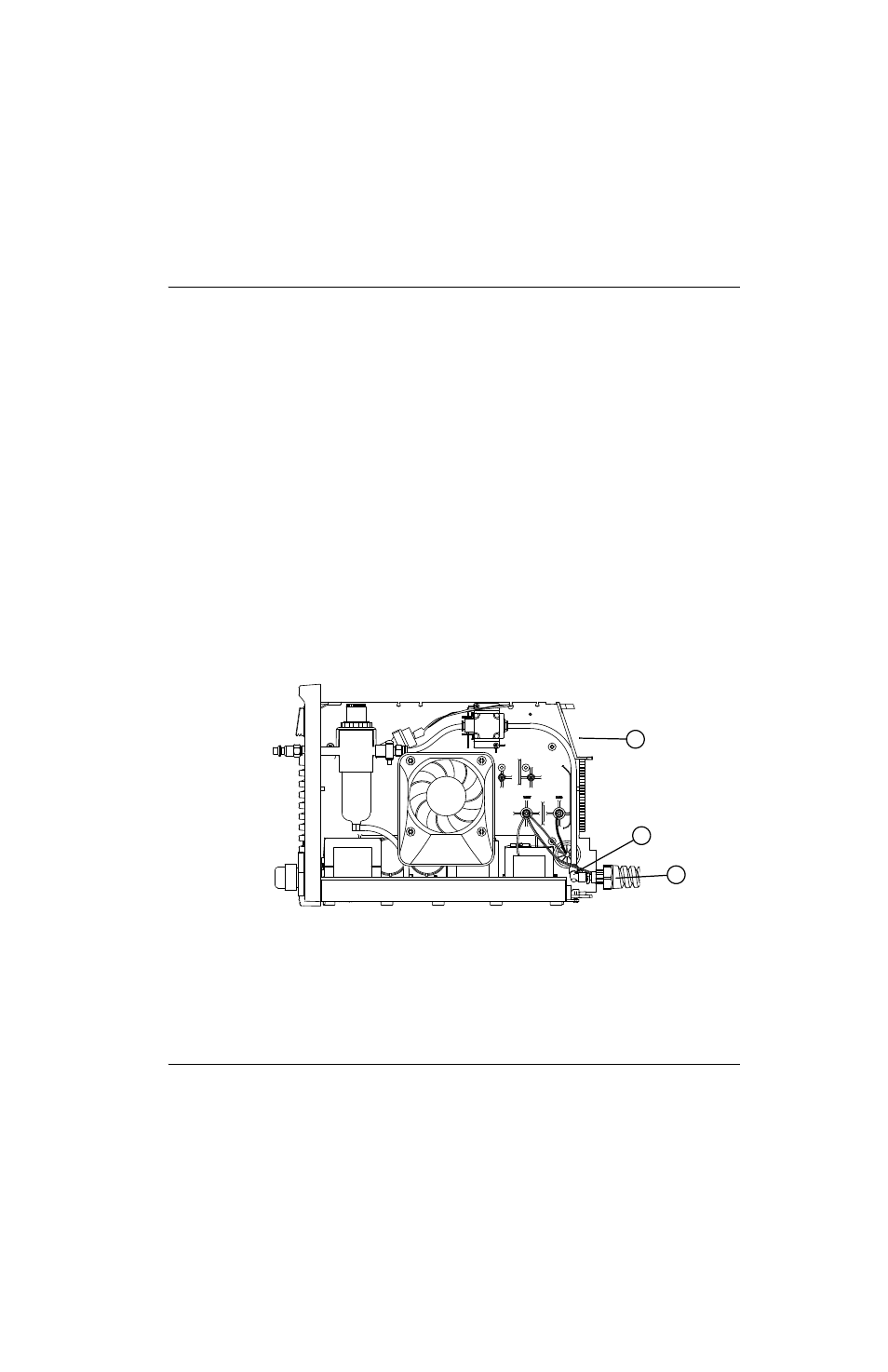

Abb. 67
Set-Nr.
Beschreibung
Set: Duramax LT Brennerschlauchpaket, 4,6 m, mit Zugentlastung
1
2
3
1
Brennerschlauchpaket
2
90°-Kunststoffanschlussstück angeschlossen an
die Messingarmatur der Gasversorgung
3
Frontplatte (verdeckt)
