Powermax30 XP Wartungshandbuch 808151 115
6 – Ersetzen der Stromquellenkomponenten
Austauschen des Netzschalters
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie
die Gasversorgung ab.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 98.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 100.
2. Trennen Sie den Erdungsdraht von der Erdungsklemme nahe der Oberseite der Rückplatte. Siehe Abb. 41.
3. Neigen Sie die Oberseite der Rückplatte vorsichtig von der Stromquelle weg und klemmen Sie dann die 4 Drähte
von der Rückseite des Netzschalters ab.
4. Benutzen Sie einen kleinen Flachschraubendreher und drücken Sie die Laschen an der Oberseite des Netzschalters
nieder und schieben Sie diese Ecke des Schalters aus der Rückplatte heraus.
5. Drücken Sie die andere Lasche an der Oberseite des Netzschalters nieder und schieben Sie diese Ecke des
Schalters aus der Platte heraus. Achten Sie darauf, dass die erste Lasche nicht wieder zurückschnappt, wenn Sie die
zweite Lasche loslassen.
6. Wiederholen Sie die beiden obigen Schritte an der Unterseite des Netzschalters, um die Unterseite des Schalters
aus der Rückplatte herauszuschieben. Nehmen Sie den Schalter vollständig aus der Platte heraus.

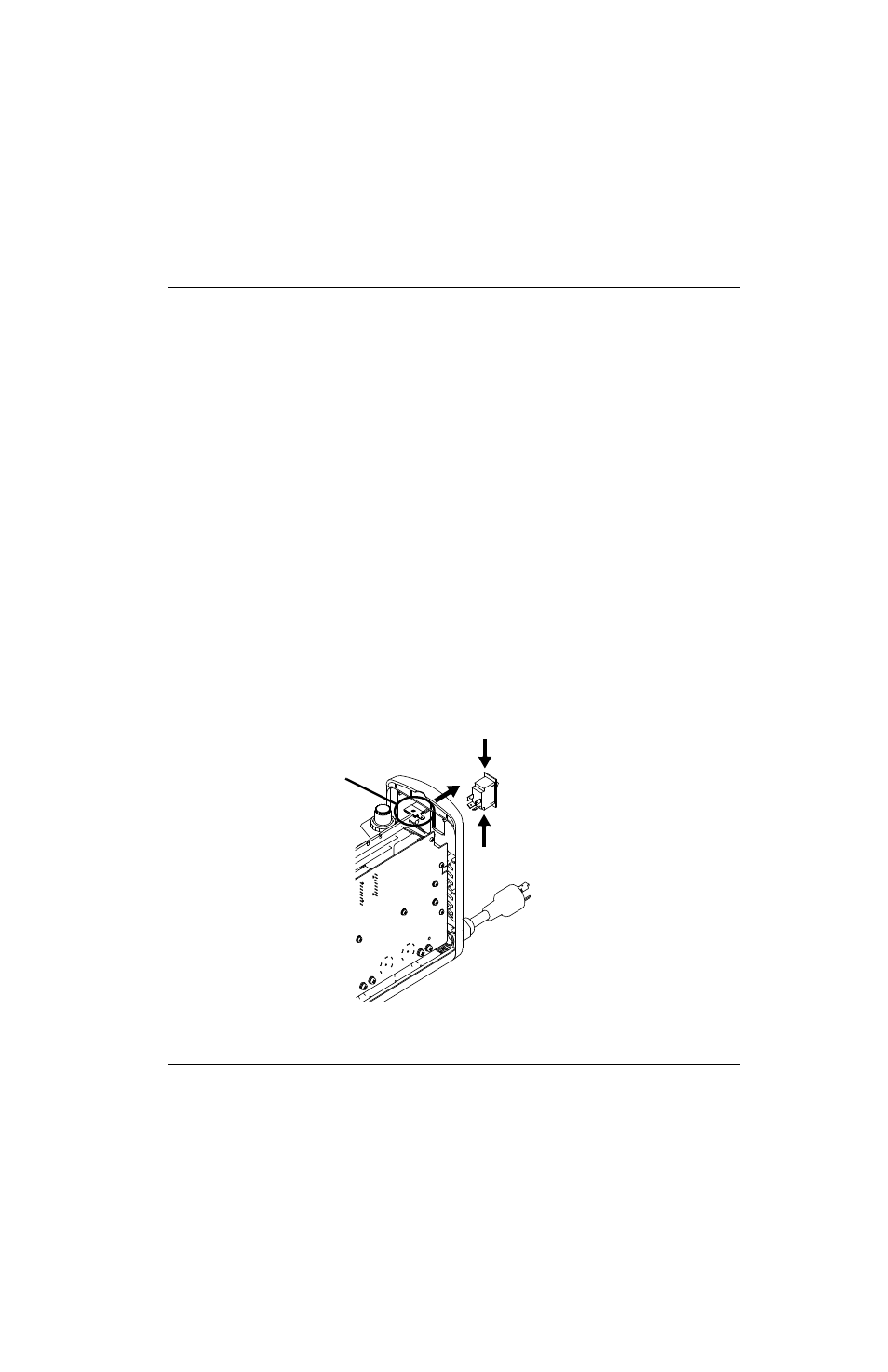

Abb. 41
Set-Nr. Beschreibung
428235 Set: Netzschalter
Erdungsklemme
