7 – Auswechseln der Brennerkomponenten
3. Lösen Sie die Gasarmatur, die den Brennerkörper mit dem Brennerschlauchpaket verbindet, mithilfe von zwei
Schraubenschlüsseln.

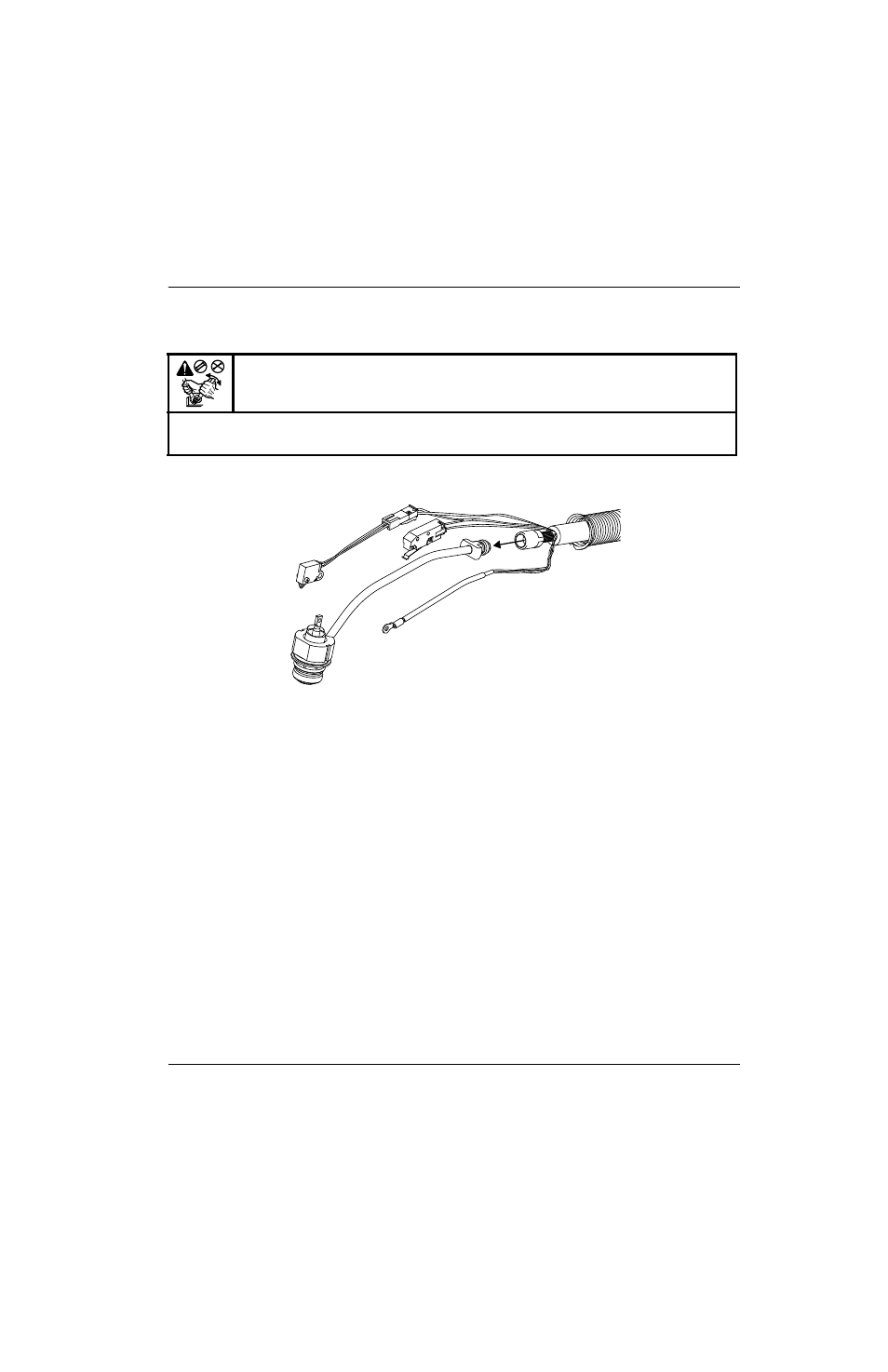

Abb. 109
4. Schrauben Sie den Brennerkörper in das Brennerschlauchpaket von Hand plus eine weitere Vierteldrehung ein.
5. Ziehen Sie die Schraube, mit der das Brenner-Stromversorgungskabel am Brennerkörper befestigt ist, so fest an,
dass der Kabelschuh eng am Kontaktstift anliegt. (Bezüglich Einsetzreihenfolge der Schrauben siehe
Seite 188. Es ist wichtig, dass die Schraube wie abgebildet eingesetzt wird.)
6. Führen Sie die folgenden Vorgänge aus:
a. Montieren Sie alle Brennerkomponenten, die Sie zuvor entfernt haben. Siehe Montieren des Griffs auf Seite 186.
b. Schließen Sie die Gasversorgung und das Netzkabel wieder an und schalten Sie den Netzschalter EIN (ON/I).
VORSICHT!
Verwenden Sie zum Lösen und Anziehen der in diesen Verfahren erwähnten Sechskantmuttern und
Bolzen immer zwei Schraubenschlüssel.
