5 – Fehlerbeseitigung und Systemtests

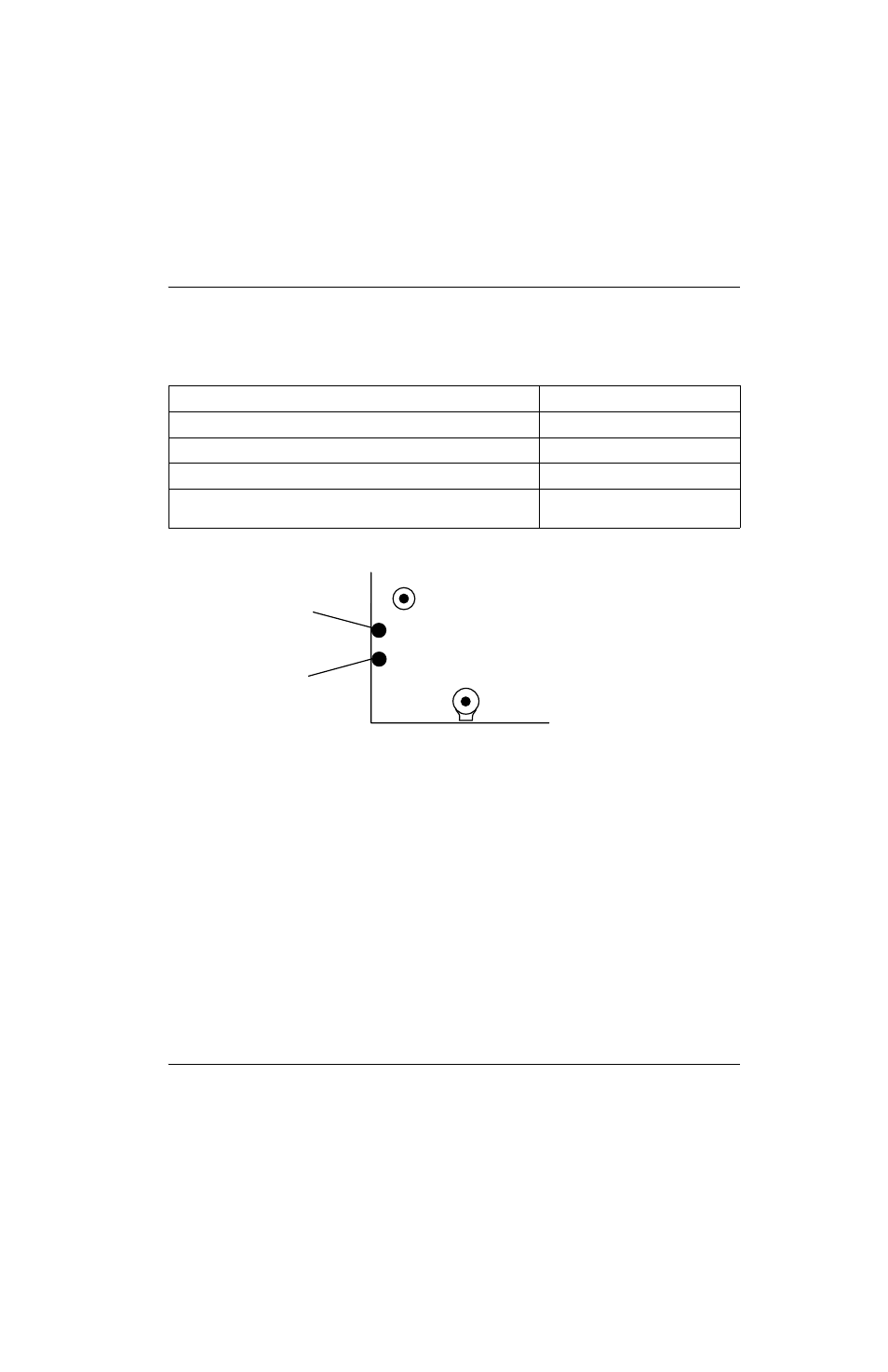

5. Prüfen Sie den Ausgangswiderstand für die in der nachstehenden Tabelle gezeigten Werte.
J16 und J17 sind auf der Bauteilseite der Leistungsplatine gekennzeichnet. Bezüglich der
Stellen an der Rückseite der Leistungsplatine siehe
Abb. 7
6. Wenn Sie bei der Sichtprüfung oder der Anfangswiderstandsprüfung keine Probleme feststellen können und die
Stromquelle nach wie vor nicht richtig funktioniert, konsultieren Sie die
Anleitung zur Fehlerbeseitigung auf Seite 71.
Messen Sie den Widerstand von
Ungefähre Werte
Werkstückkabel (J22) zur Düse (J16, roter Draht)
100 kΩ
Werkstückkabel (J22) zur Elektrode (J17, weißer Draht)
20 kΩ
Elektrode (J17, weißer Draht) zur Düse (J16, roter Draht)
120 kΩ
Werkstückkabel (J22), Düse (J16, roter Draht) und Elektrode (J17, weißer
Draht) gegen Erde
> 20 MΩ
J22
WORK LEAD (BLK)
J16, rot
J17, weiß
