Powermax30 XP Wartungshandbuch 808151 121
6 – Ersetzen der Stromquellenkomponenten
7. Entfernen Sie die 3 Schrauben, mit denen die IGBTs am Kühlkörper befestigt sind, und die 2 Schrauben, mit denen
die Eingangsdiodenbrücken am Kühlkörper befestigt sind. Löcher in der Leistungsplatine ermöglichen Zugang zu
den 2 Schrauben der Eingangsdiodenbrücke.

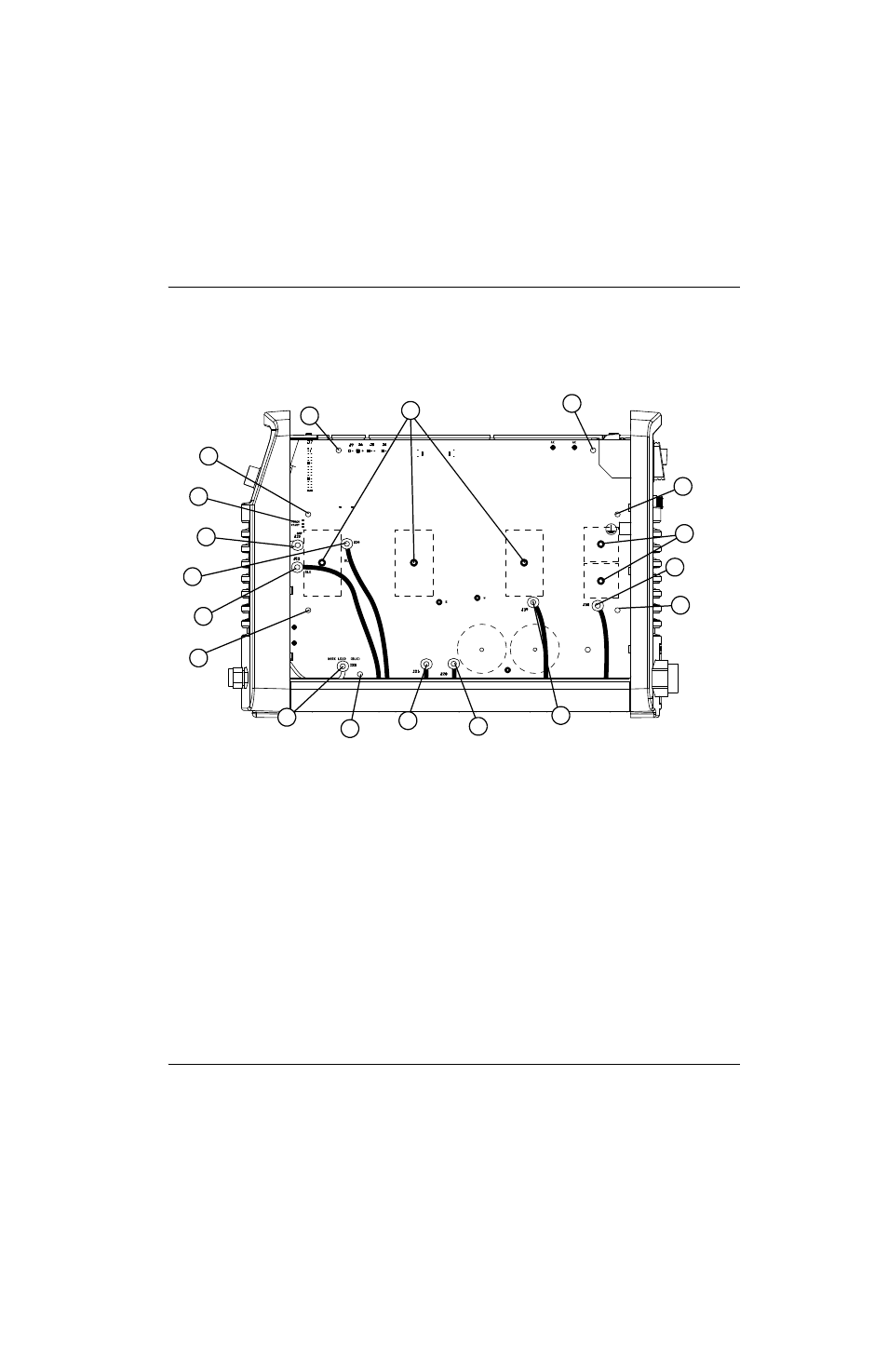

Abb. 48
8. Entfernen Sie die 2 Schrauben von der Federklemme des Beschaltungswiderstandes an der Oberseite des
Kühlkörpers und nehmen Sie die Federklemme ab.
WORK LEAD (BLK)
BLK
BLK
TORCH START
AC AC
R
w
1
2
4
3
2
2
1
1
2
11
12
13
5
6
7
8
9
10
1 Halteschrauben (3)
2 Schrauben Kühlkörper-Baugruppe (4)
3 Steckverbinder BRENNERSTART (J12)
4 J13
5 J14
6 J15
7 Werkstückkabelstecker (J22)
8 J21
9 J20
10 J19
11 J18
12 Schrauben der Eingangsdiodenbrücke (2)
13 IGBT-Schrauben (3)
