Powermax30 XP Wartungshandbuch 808151
129
6 – Ersetzen der Stromquellenkomponenten
Ersetzen des Ablaufschlauchs, der Gasversorgungsschläuche und des
90°-Anschlussstücks
Das Powermax30 XP enthält einen Ablaufschlauch und zwei Gasversorgungsschläuche, die ersetzt werden können.
(Siehe
Abb. 57.)
Der Ablaufschlauch verläuft von der Unterseite des Luftfiltergehäuses zur Bodenplatte der Stromquelle.
Ein Gasversorgungsschlauch verläuft vom Luftfilter/Druckregler zum Magnetventil.
Der andere Gasversorgungsschlauch verläuft vom Magnetventil zum Brennerschlauchpaket.
Sie können auch das 90°-Kunststoffanschlussstück ersetzen, das den Gasversorgungsschlauch vom Magnetventil mit
dem Anschlusstück der Gasversorgung vom Brennerschlauchpaket verbindet.
Bei den Gasversorgungsschläuchen dieser Anlage werden Steckverbindungen verwendet.

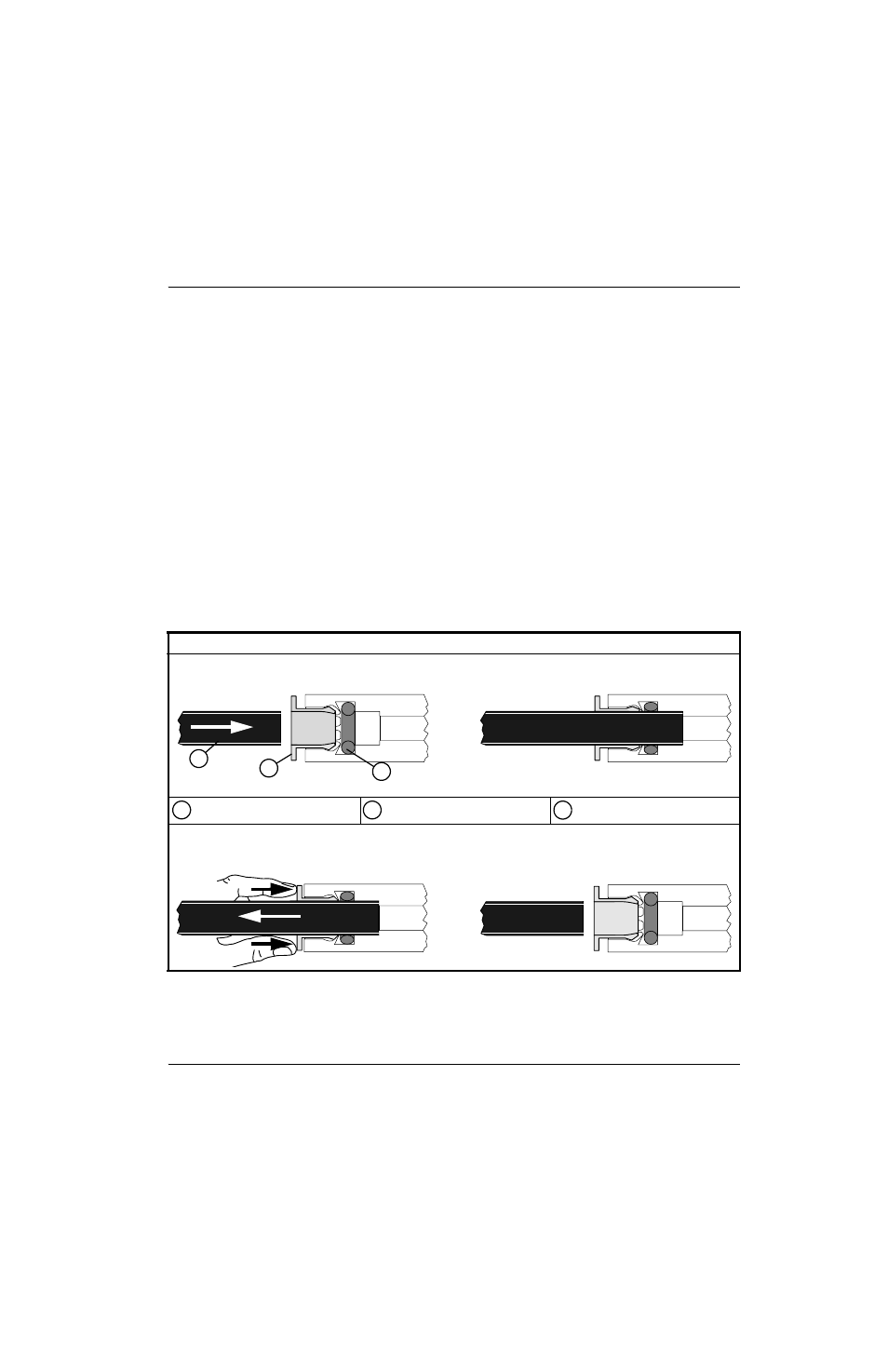

Abb. 56 – Verwendung von Steckverbindungen
Set-Nr.
Beschreibung
Set: Schläuche: Ablaufschlauch, zwei Gasversorgungsschläuche, Winkelstück
Steckverbindung
Drücken Sie zum Anschließen den Schlauch so weit wie möglich in den Steckverbinder. Stellen Sie sicher, dass der
Schlauch gut befestigt ist, indem Sie daran ziehen.
Drücken Sie zum Lösen die Klemmbuchse des Anschlussstücks gegen das Anschlussstück und ziehen Sie den
Schlauch vom Anschlussstück ab.
1
2
3
Schlauch
Klemmbuchse
O-Ring
1
2
3
