Powermax30 XP Wartungshandbuch 808151 185
7 – Auswechseln der Brennerkomponenten
8. Ziehen Sie den Kappensensorschalter von seinem Aufnahmestift ab. (Siehe Abb. 105.)

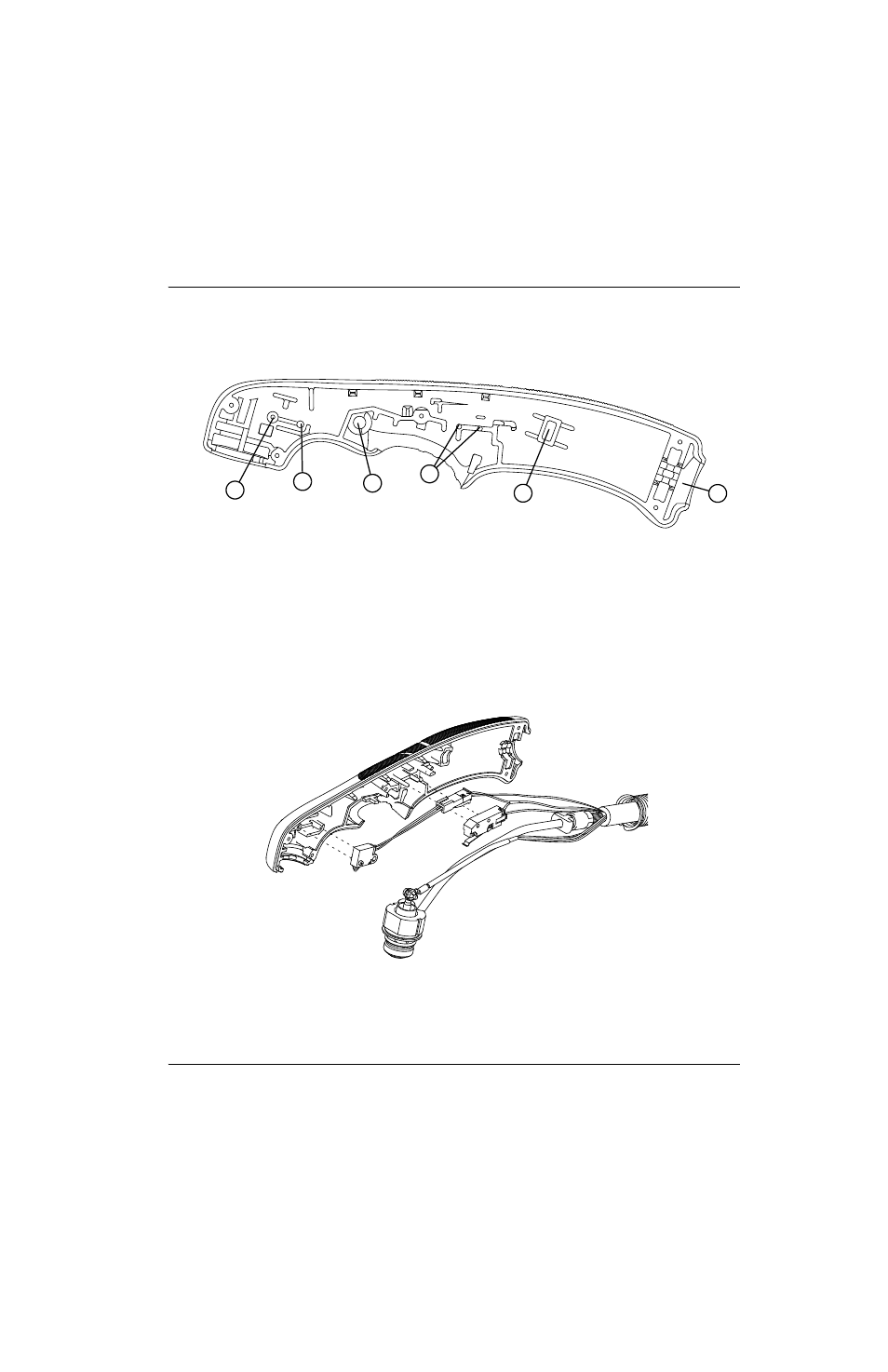

Abb. 104
9. Ziehen Sie den Startschalter von den beiden Aufnahmestiften ab.
Abb. 105
1
2 3
4
5 6
1 Aufnahmeloch des Kappensensorschalters
2 Aufnahmestift des Kappensensorschalters
3 Wippentaster-Drehzapfenloch
4 Aufnahmestift des Startschalters
5 Schlitz für Gasschlaucharmatur-Flansch
6 Schlitz für Zugentlastung
