140 Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
Ersetzen des Magnetventils
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie
die Gasversorgung ab.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 98.
2. Nehmen Sie den Stecker von J6 auf der Leistungsplatine ab, indem Sie ihn gerade nach hinten aus der Platine
ziehen. (Siehe Abb. 63.)
 Heben Sie nötigenfalls die obere Kante der Komponentenabsperrung an, welche die
Leistungsplatine schützt, um besseren Zugang zum Stecker J6 zu haben.

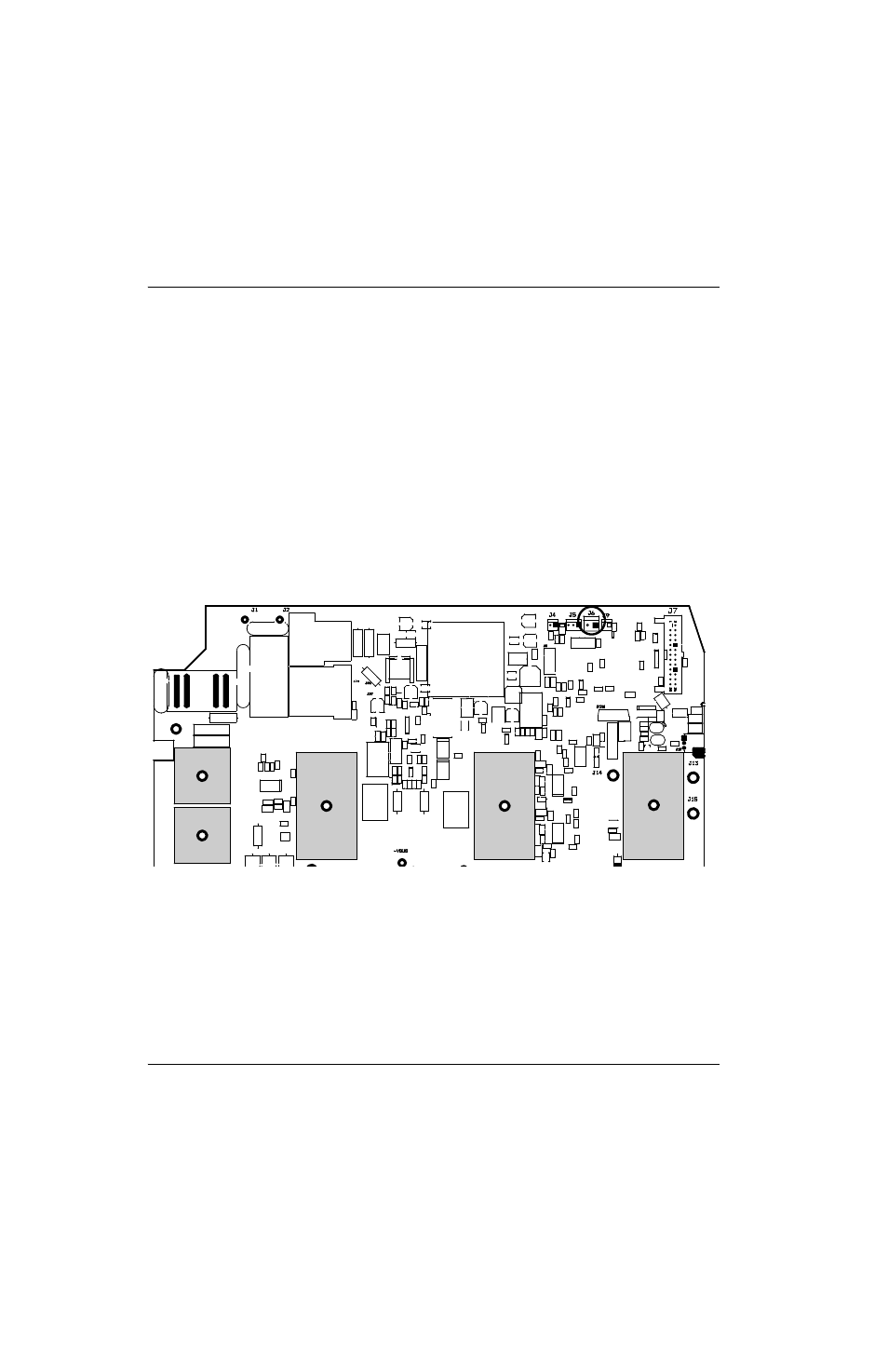

Abb. 63
Set-Nr. Beschreibung
428173 Set: Magnetventil
