Powermax30 XP Wartungshandbuch 808151 107
6 – Ersetzen der Stromquellenkomponenten

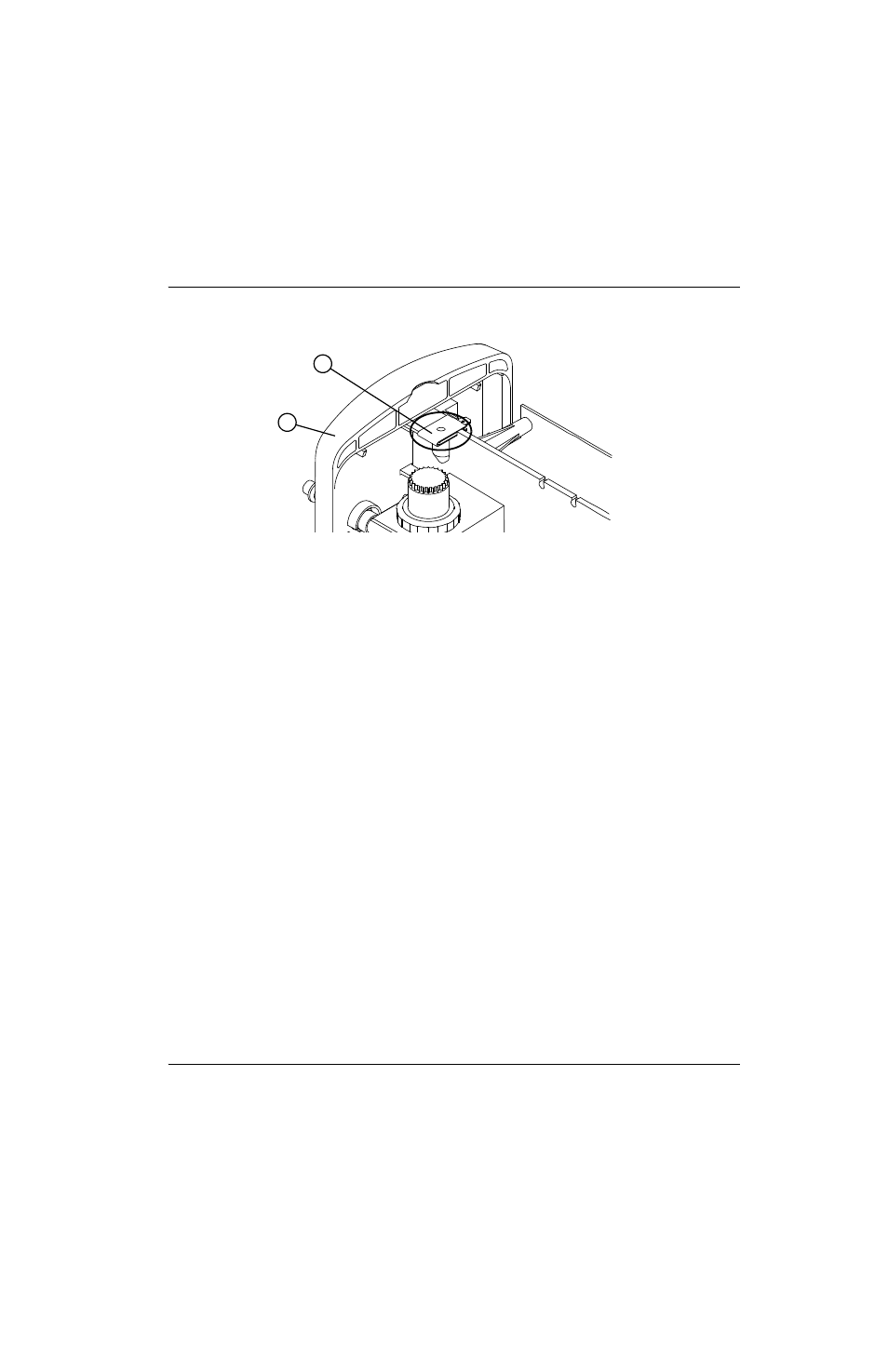

Abb. 35
Einbau der Rückplatte
1. Schieben Sie die Rückplatte in die Bodenplatte ein, um sie wieder in die Rasten einzurasten.
2. Stellen Sie sicher, dass das Schraubenloch in der Erdungsklemme an den Schraubenlöchern in Rückplatte und
Stromquelle ausgerichtet ist. (Siehe Abb. 35.)
3. Ziehen Sie die Halteschraube mit einem Anzugsdrehmoment von 8,1 kgcm an. (Siehe Abb. 32 auf Seite 105.)
4. Schließen Sie den Erdungsdraht wieder an die Erdungsklemme an.
5. Ziehen Sie die Zugentlastungmutter am Netzkabel fest.
6. Schließen Sie die Gasversorgung und das Netzkabel wieder an und schalten Sie den Netzschalter EIN (ON/I).
1
2
1 Erdungsklemme 2 Rückplatte
