5 – Fehlerbeseitigung und Systemtests
b. Bei losgelassenem Wippentaster sollte der Schaltkreis ca. 3 kΩ besitzen.
8. Wenn dieser Test fehlschlägt, überprüfen Sie den Startschalter des Brenners und die Brennerdrähte.

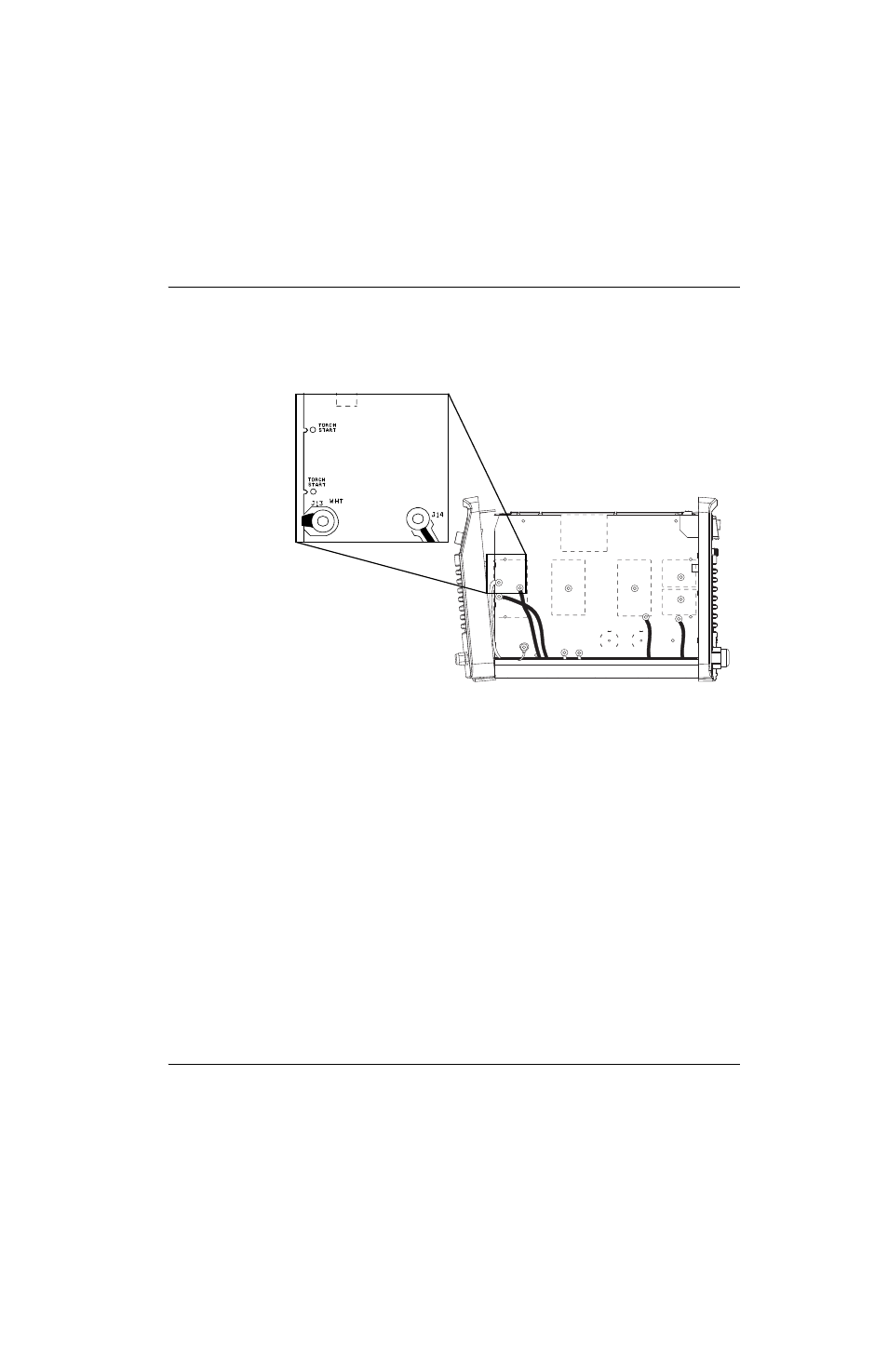

Abb. 21
9. Schalten Sie die Stromversorgung EIN (ON/I).
10. Messen Sie Stift 16 von J7 gegen Masse. (Siehe Test 2 – Spannungsprüfungen der Leistungsplatine auf Seite 85.)
a. Bei betätigtem Wippentaster sollte er einen Messwert von 0 VDC haben, d. h. ein offener Stromkreis.
b. Bei losgelassenem Wippentaster sollte er einen Messwert von 3,2 VDC haben, d. h. ein geschlossener
Stromkreis.
11. Wenn die Werte nicht stimmen, ersetzen Sie die Leistungsplatine. (Siehe Ausbau der Leistungsplatine auf
Seite 119.)
