Powermax30 XP Wartungshandbuch 808151 147
6 – Ersetzen der Stromquellenkomponenten
Einbau von Brennerschlauchpaket und Zugentlastung
Wenn Sie nur das Brennerschlauchpaket austauschen und nicht die gesamte Brennerbaugruppe, finden Sie Details zum
Anschließen des neuen Schlauchpakets an den Brenner in
Auswechseln des Brennerschlauchpakets auf Seite 192.
1. Wird eine neue Zugentlastung eingebaut?
 Falls ja, schieben Sie die neue Zugentlastung und die Zugentlastungsmutter über das neue
Brennerschlauchpaket hinauf bis zum Loch in der Frontplatte.
 Falls nicht, fahren Sie mit dem nächsten Schritt fort.
2. Führen Sie die Drähte für das neue Brennerschlauchpaket durch die Öffnung in der Frontplatte und dann durch die
Haltemutter für die Zugentlastung.
3. Schieben Sie den Ringkabelschuh für das Bündel von 3 weißen Drähten zur Lüfterseite der Stromquelle hin gerichtet
über den linken Stift (mit der Kennzeichnung „WHT“ auf der mittleren Platte) auf.
4. Schieben Sie den Ringkabelschuh für den roten Draht auf den rechten Stift (mit der Kennzeichung „RED“, auf der
mittleren Platte) auf.
 Falls Sie von den Stiften WHT und RED irgendwelche andere Drähte entfernt haben
sollten, bringen Sie diese wieder an.
5. Ziehen Sie die Mutter auf jedem Stift mit einem 8-mm-Schraubenschlüssel und einem Anzugsdrehmoment von
23,0 kgcm fest.

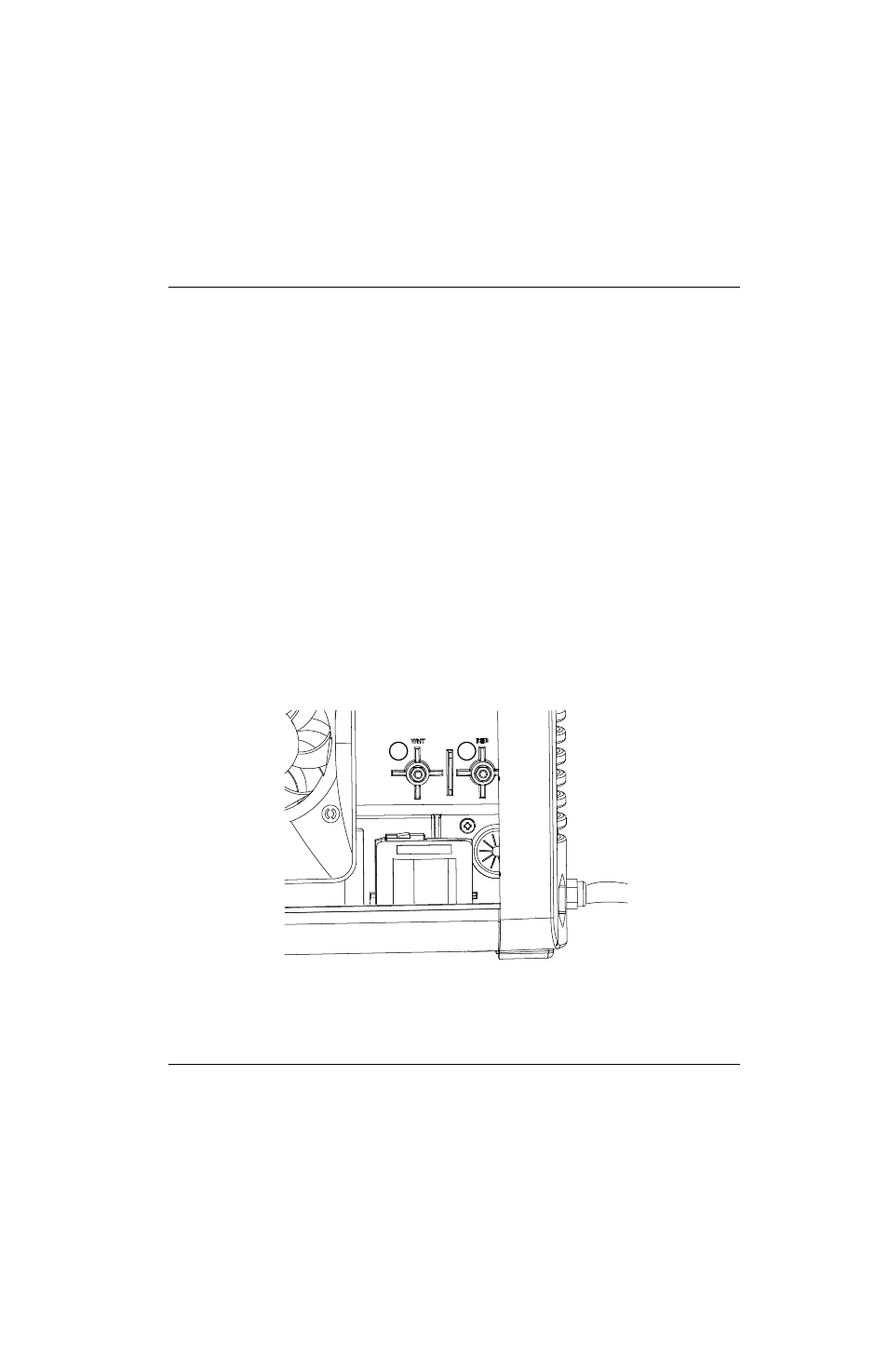

Abb. 72
1 2
1 Anschlussstift WHT-Draht 2 Anschlussstift RED-Draht
