Powermax30 XP Wartungshandbuch 808151 159
6 – Ersetzen der Stromquellenkomponenten
4. Schrauben Sie die Kunststoffhaltemutter ab, die den Luftfilter/Druckregler in der Halterung an der mittleren Platte
hält.
5. Neigen Sie die Unterseite der Baugruppe Luftfilter/Druckregler mit einer Hand zu sich hin.
6. Schrauben Sie mit der anderen Hand das Luftfiltergehäuse ab und nehmen Sie es von der Baugruppe
Luftfilter/Druckregler ab.

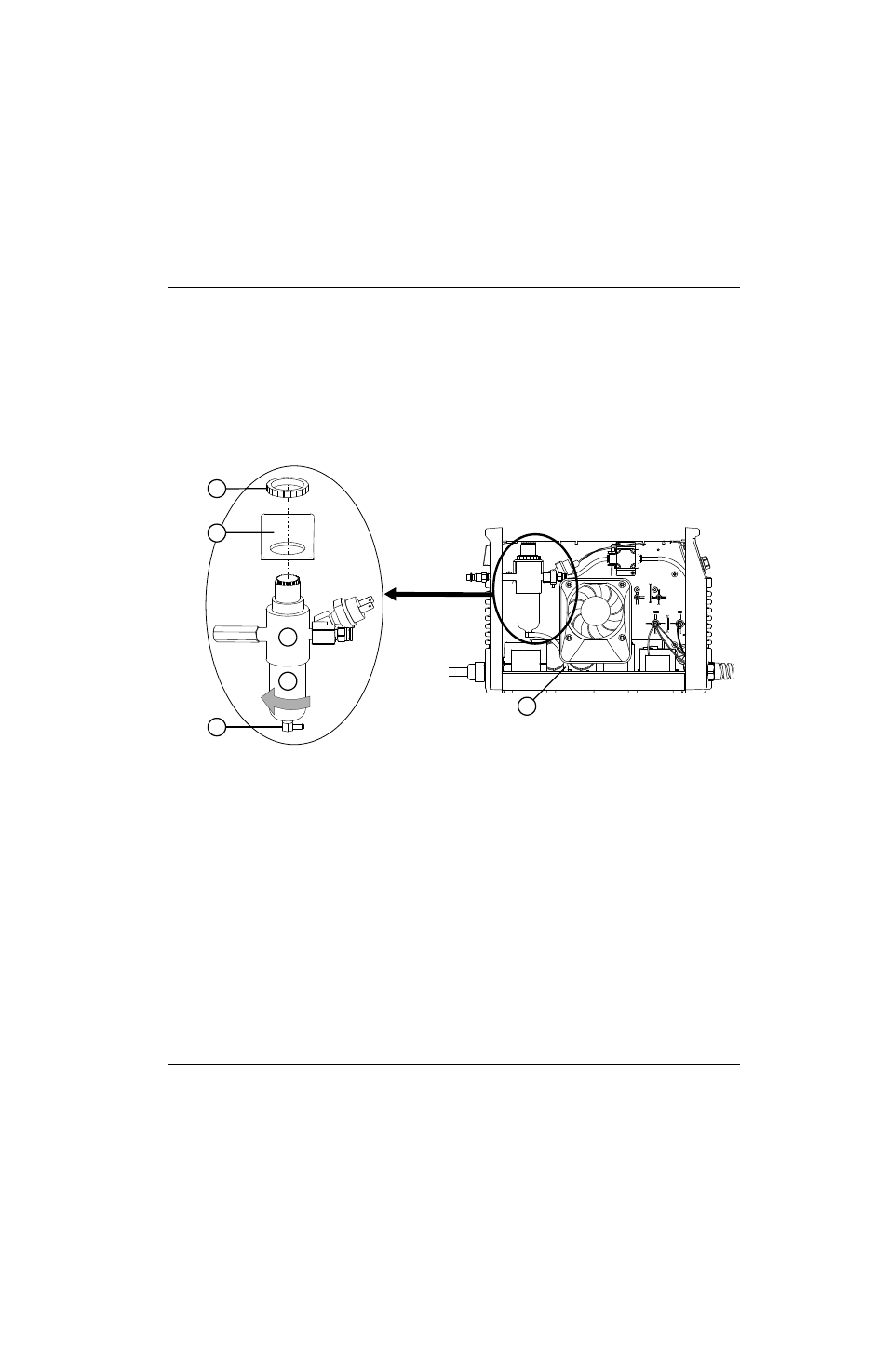

Abb. 79
6
1
3
2
4
5
1 Kunststoffhaltemutter (rot)
2 Halterung der mittleren Platte
3 Luftfilter/Druckregler
4 Luftfiltergehäuse
5 Messingarmatur
6 Ablaufschlauch
