120 Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten

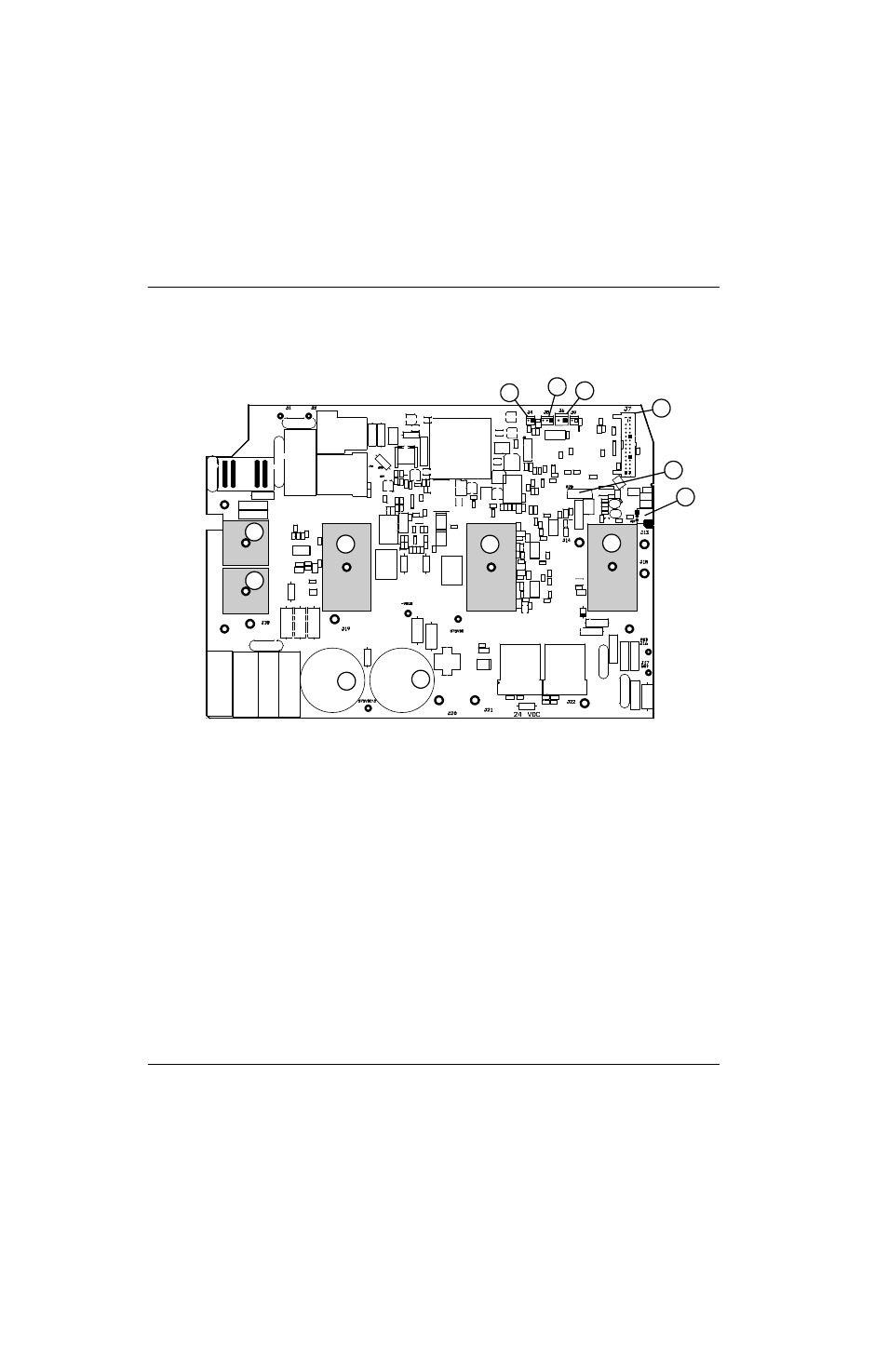

3. Entfernen Sie die Steckverbinder bei J4, J5 und J6 auf der Bauteilseite der Leistungsplatine. (Siehe Abb. 47.)
Abb. 47
4. Entfernen Sie an der Rückseite der Leistungsplatine die Drahtanschlüsse für die Transformatoren und Drosseln.
(Siehe Abb. 48.)
a. Entfernen Sie J13, J14 und J15, die am Frontplattenende der Leistungsplatine sitzen.
b. Entfernen Sie J18 und J19, die am Ende der Leistungsplatine zur Rückplatte hin sitzen.
c. Entfernen Sie J20 und J21, die an der unteren Mitte der Leistungsplatine sitzen.
5. Entfernen Sie den Ringkabelschuh des Werkstückkabels von J22.
6. Entfernen Sie die 3 Halteschrauben und die 4 Schrauben der Kühlkörper-Baugruppe.
1
2
4
7
8
9
1
3 3 3
2
5
6
1 Eingangsdiodenbrücken
2 Kondensatoren
3 IGBT
4 Steckverbinder BRENNERSTART (J12)
5 Beschaltungswiderstand
6 Flachbandkabelstecker (J7)
7 J6
8 J5
9 J4
