6 – Ersetzen der Stromquellenkomponenten
6. Stecken Sie den Gasversorgungsschlauch auf das Anschlussstück am neuen Luftfilter/Druckregler. Achten Sie
darauf, den Schlauch beim erneuten Anschließen nicht zu knicken.
7. Schließen Sie den Erdungsdraht mithilfe der Klemme, die Sie in Schritt 6 auf Seite 151 abgenommen haben, an das
Messing-„T“-Anschlussstück des Luftfilters/Druckreglers an.
8. Schließen Sie das Luftanschlussstück (CSA-Modelle) oder den Luftanschlussadapter (CE/CCC-Modelle) wieder an
den Messing-Sechskantadapter am Luftfilter/Druckregler an.

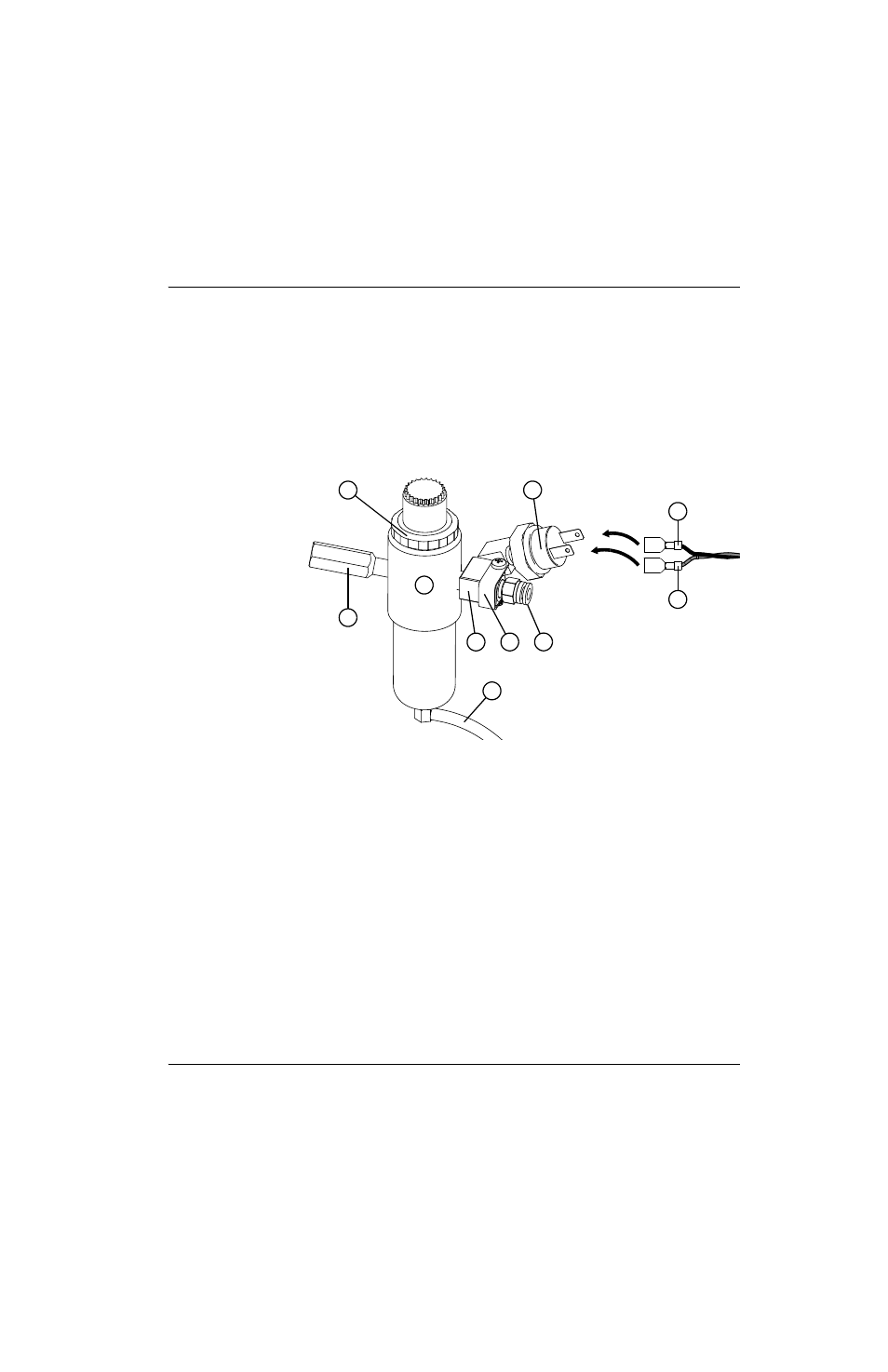

Abb. 77
9. Schließen Sie die Gasversorgung wieder an und prüfen Sie jede Armatur und jeden Verbindungspunkt des
Schlauchs an der Baugruppe Luftfilter/Druckregler auf undichte Stellen.
4
5 6
3
8
9
7
1
2
10
1 Haltemutter
2 Messing-Sechskantadapter
3 Baugruppe Luftfilter/Druckregler
4 Ablaufschlauch
5 Messing-„T“-Anschlussstück
6 Erdungsklemme
7 Steckverbindung für Gasversorgungsschlauch
8 Roter Draht
9 Schwarzer Draht
10 Druckwächter
