Powermax30 XP Wartungshandbuch 808151 83
5 – Fehlerbeseitigung und Systemtests
Test 1 – Spannungseingang
Prüfen Sie die Eingangsspannung und die Netzspannung an der Oberseite des Netzschalters (S1).
1. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie die
Gasversorgung ab.
2. Entfernen Sie den Griff und die Abdeckung der Stromquelle. (Siehe Ausbau der Stromquellenabdeckung auf
Seite 98.)
3. Bauen Sie die Komponentenabsperrung aus. (Siehe Ausbauen der Komponentenabsperrung auf Seite 100.)
4. Ziehen Sie die beiden oberen Drähte des Netzschalters ein Stück aus den Klemmen und schließen Sie die
Testleitungen des Multimeters an den Klemmen an, um die AC-Spannung zu prüfen.
5. Sobald Sie die Testleitungen angeschlossen haben, lassen Sie den Netzschalter noch auf AUS (O) und schließen
Sie die Stromversorgung wieder an. Die Spannung sollte mit der Netzspannung des Eingangskreises
übereinstimmen, beispielsweise 120 V oder 240 V.
 Alle Werte können ± 15 % sein.

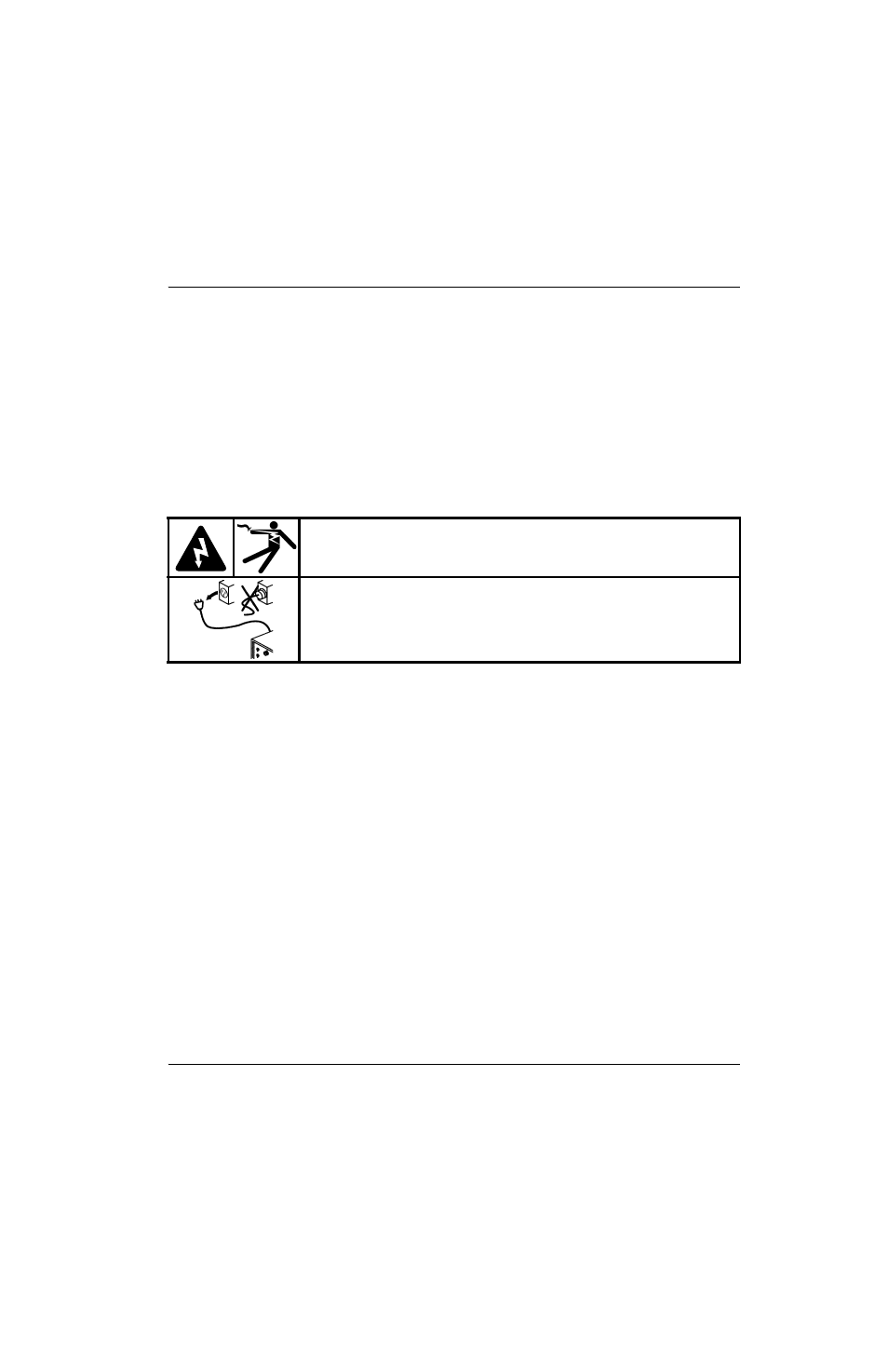

WARNUNG!
ELEKTRISCHER SCHLAG KANN TÖDLICH SEIN
Bei Arbeiten in der Nähe von stromführenden Stromkreisen ist äußerste
Vorsicht geboten. Gefährliche Spannungen in der Stromquelle können
schwere oder gar tödliche Verletzungen verursachen.
Beachten Sie die WARNUNG! auf Seite 66, bevor Sie fortfahren.
