182 Powermax30 XP Wartungshandbuch 808151
7 – Auswechseln der Brennerkomponenten
Trennen der Strom- und Gasversorgung und des Brenners
1. Stellen Sie den Schalter der Plasma-Stromquelle auf AUS (OFF/O).
2. Trennen Sie das Netzkabel von der Stromquelle.
3. Trennen Sie den Gasversorgungsschlauch von der Plasma-Stromquelle.

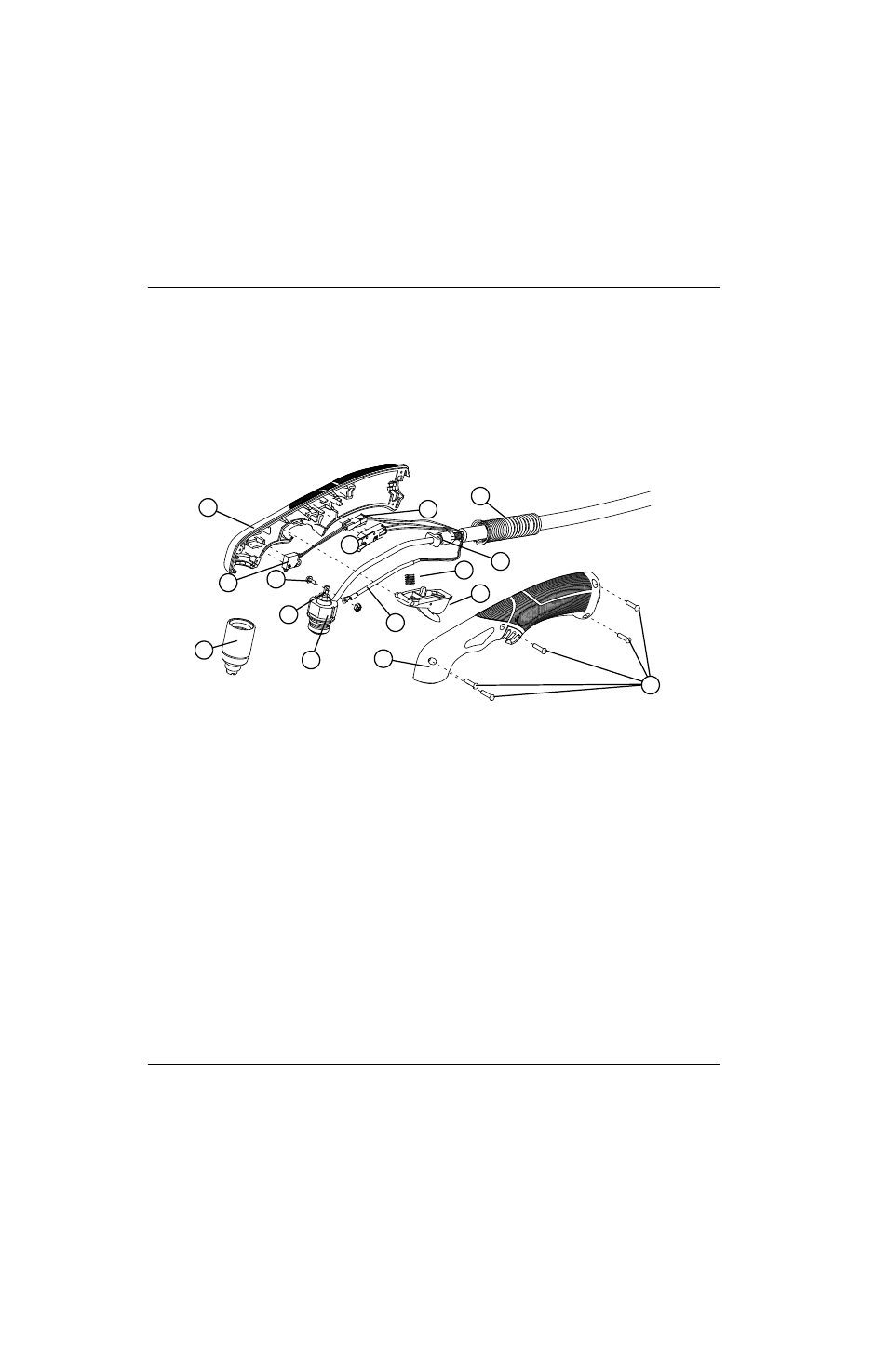

Abb. 101
1
5
3
7
4
10
11
12
13
14
2
6
9
8
15
1 Rechte Seite des Griffs
2 Kappensensorschalter
3 Startschalter
4 Kolbenschraube
5 Kolben
6 Verschleißteile
7 Brennerkörper
8 Brenner-Stromversorgungskabel
9 Linke Seite des Griffs
10 Schrauben (5)
11 Wippentaster-Baugruppe
12 Wippentaster-Feder
13 Gasschlaucharmatur-Flansch
14 Zugentlastung
15 Kappensensor-Drahtanschluss
