Seite 95
Powermax30 XP Wartungshandbuch 808151
95
5 – Fehlerbeseitigung und Systemtests
Test 8 – Lüfter
Testen Sie den Lüfter (M1) auf ordnungsgemäßen Betrieb.
1. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie die
Gasversorgung ab.
2. Entfernen Sie den Griff und die Abdeckung der Stromquelle. (Siehe Ausbau der Stromquellenabdeckung auf
3. Bauen Sie die Komponentenabsperrung aus. (Siehe Ausbauen der Komponentenabsperrung auf Seite 100.)
4. Setzen Sie eine Brücke von der Masse (siehe Abb. 11 auf Seite 80) zu Stift 3 von J5 (siehe Abb. 12 auf Seite 81).
5. Schließen Sie die Stromversorgung wieder an und schalten Sie den Netzschalter EIN (ON/I).
6. Wenn der Lüfter nicht funktioniert, ersetzen Sie ihn. (Siehe Ersetzen des Lüfters auf Seite 126.)

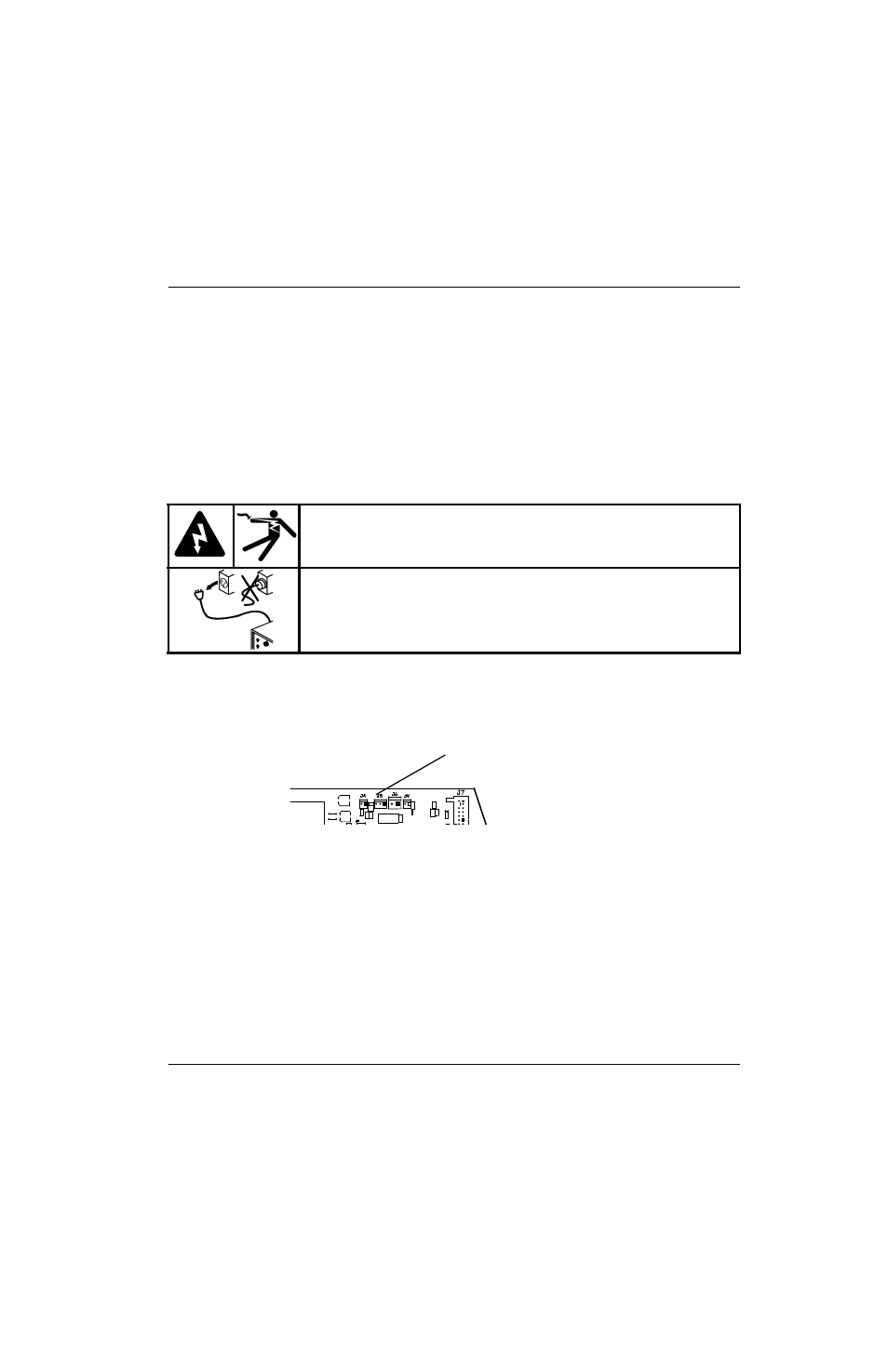

Abb. 23
Aufgrund der Schutzfunktionen auf dem Treiber-Chip des Lüfters kann dieser Test einen
Fehler auslösen. Sie können diesen Fehler vernachlässigen, wenn er als Ergebnis eines
Lüftertests auftritt. Der Zweck des Lüftertests ist, das ordnungsgemäße Funktionieren des
Lüfters zu überprüfen, nicht aber den Schaltkreis des Lüfterantriebs zu testen.
WARNUNG!
ELEKTRISCHER SCHLAG KANN TÖDLICH SEIN
Bei Arbeiten in der Nähe von stromführenden Stromkreisen ist äußerste
Vorsicht geboten. Gefährliche Spannungen in der Stromquelle können
schwere oder gar tödliche Verletzungen verursachen.
Beachten Sie die WARNUNG! auf Seite 66, bevor Sie fortfahren.
J5
