174 Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
4. Schließen Sie den Ablaufschlauch des Luftfilters/Druckreglers von der Öffnung in der Bodenplatte der
Stromquelle ab.
5. Schrauben Sie mit einem 8-mm-Schraubenschlüssel die Mutter ab, mit welcher der Ringkabelschuh des weißen
Drahtes des Induktors an dem Stift befestigt ist, der mit „WHT“ gekennzeichnet ist.

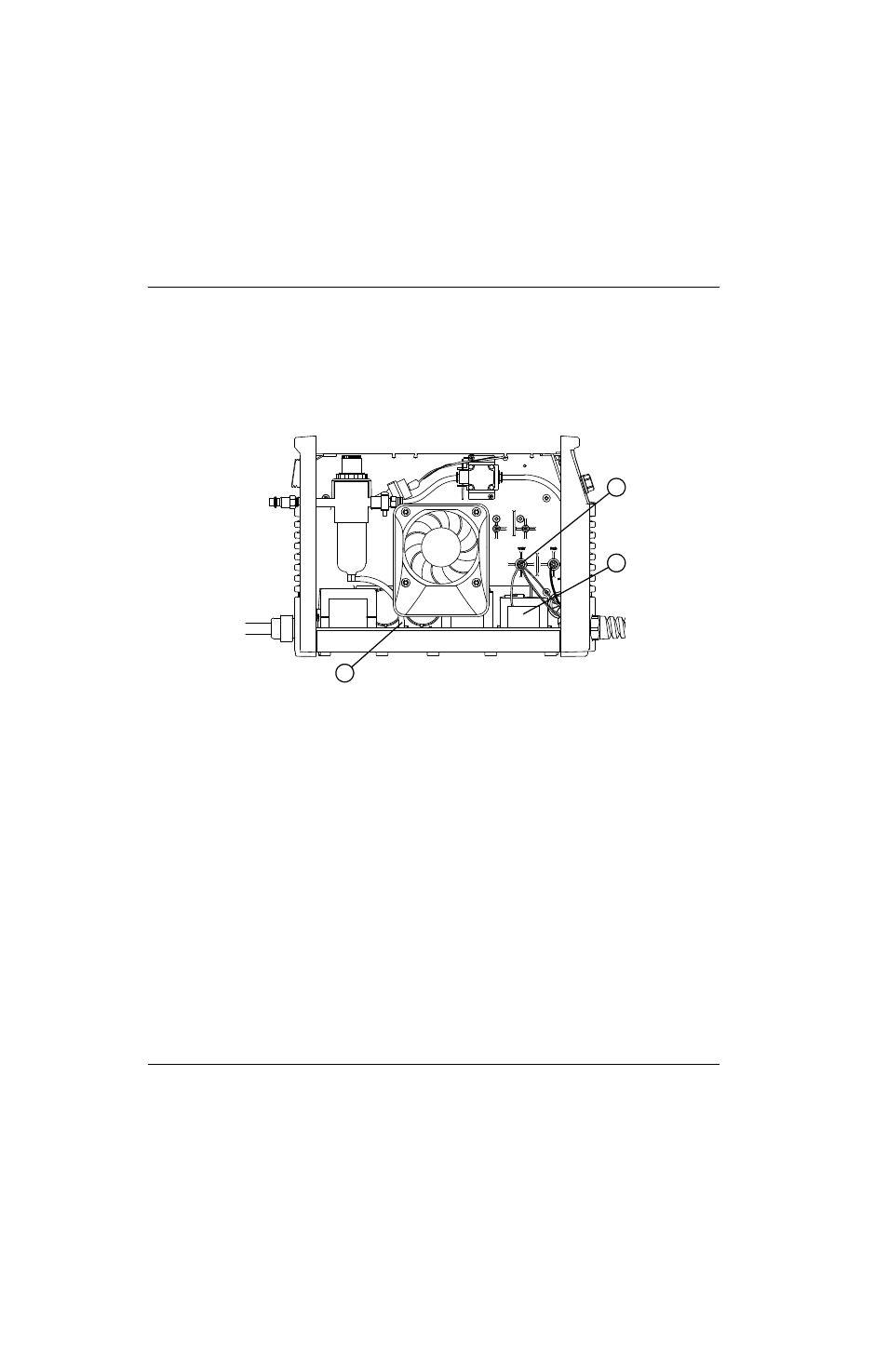

Abb. 95
2
3
1
1 Ablaufschlauch
2 Ausgangsdrossel
3 Anschlussstift für weißen Draht („WHT“)
