Powermax30 XP Wartungshandbuch 808151 135
6 – Ersetzen der Stromquellenkomponenten
Entfernen und Wiederanbringen des Drahts der Erdungsklemme vom Kühlkörper
zur Rückplatte
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren
Sie die Gasversorgung ab.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 98.
2. Nehmen Sie den Steckverbinder von der Schutzleiterklemme an der Rückplatte ab. (Siehe Abb. 60.)
3. Entfernen Sie den Ringkabelschuh des Erdungsdrahtes von der Schraube, die ihn am Kühlkörper hält.
4. Ziehen Sie den Ringkabelschuh des neuen Erdungsdrahtes am Kühlkörper mit einem Anzugsdrehmoment von
23,0 kgcm an.
 Bringen Sie die Ringkabelschuhe der anderen beiden Erdungsdrähte, die am Kühlkörper
angeschlossen sind, mit der gleichen Schraube wieder an.
5. Drücken Sie den Steckverbinder am anderen Ende des Drahtes auf die Erdungsklemme der Rückplatte.
(Siehe Abb. 60.)
6. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Stromquellenabdeckung auf Seite 99.
b. Schließen Sie die Gasversorgung und das Netzkabel wieder an und schalten Sie den Netzschalter EIN (ON/I).

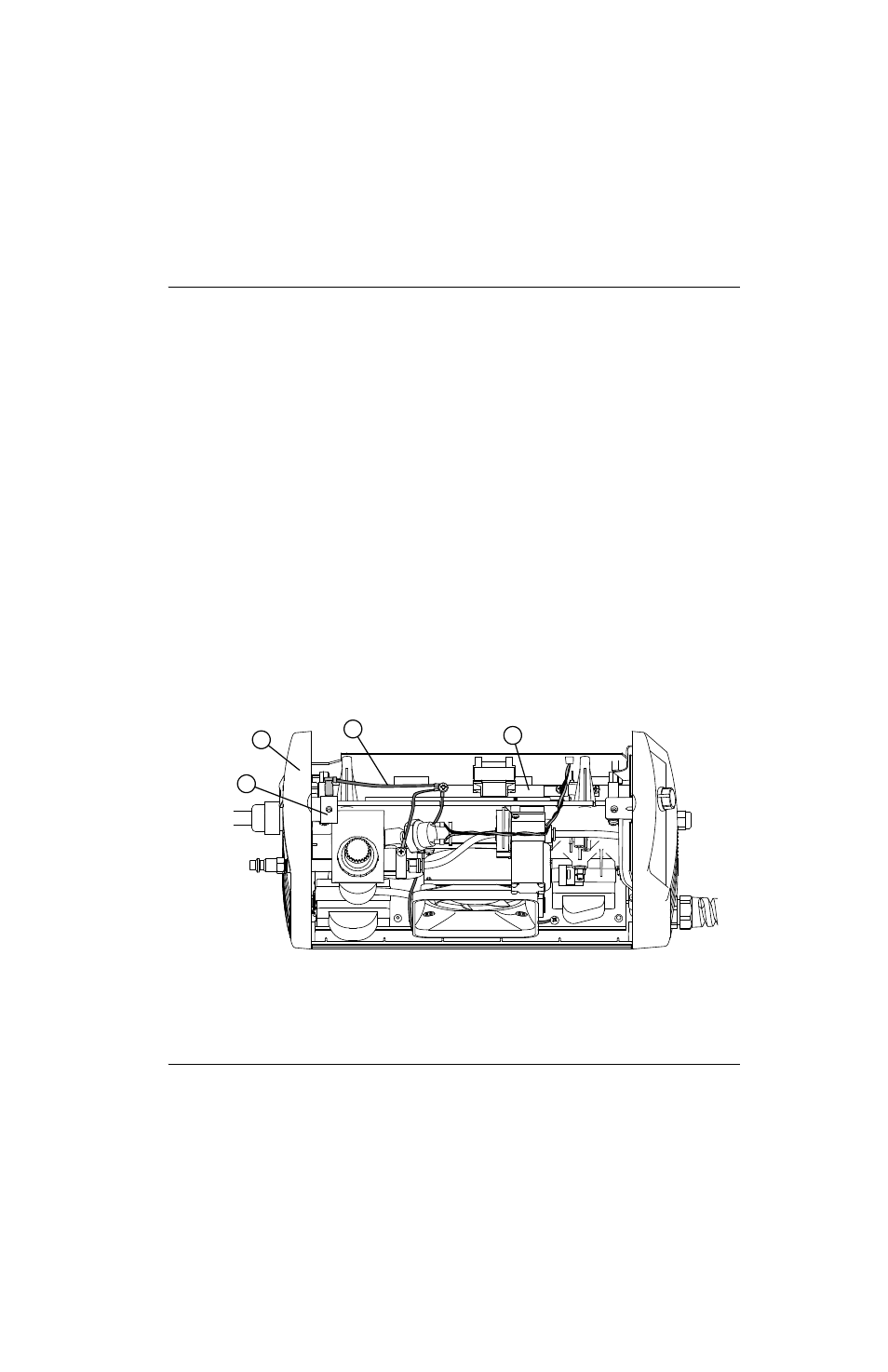

Abb. 60
4
2
3
1
1 Draht der Erdungsklemme vom Kühlkörper zur
Rückplatte
2 Rückplatte
3 Schutzleiterklemme der Rückplatte
4 Kühlkörper
