6 – Ersetzen der Stromquellenkomponenten
4. Entfernen Sie den Stecker bei J12, indem Sie mit einem schmalen Flachschraubendreher auf die Lasche am
Anschlusssteckplatz drücken und den Stecker zur Frontplatte der Stromquelle hin herausziehen.

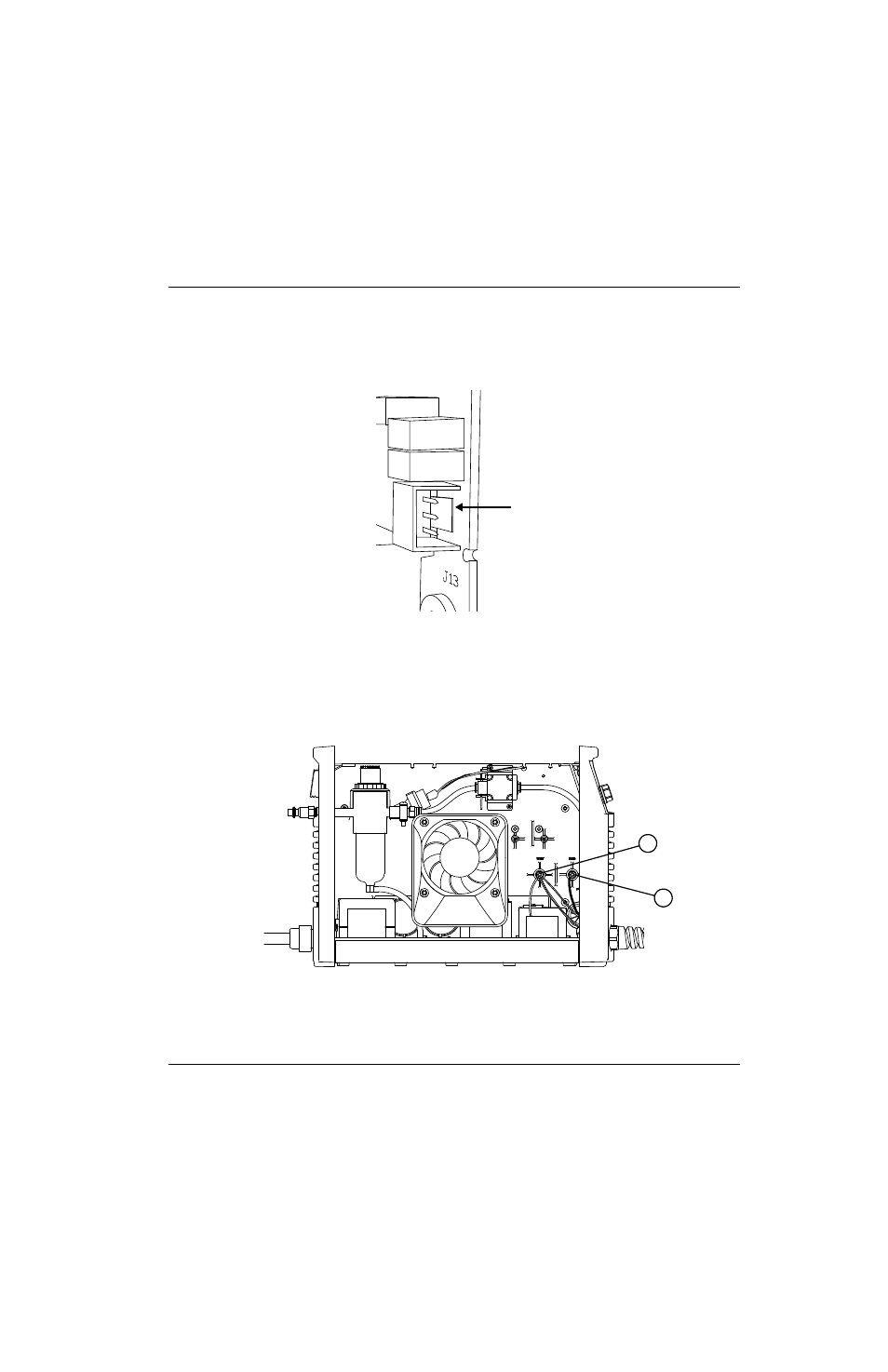

Abb. 69
5. Suchen Sie die Stifte, an denen die weiße Drahtgruppe und der rote Draht vom Brennerschlauchpaket zur
Mittelplatte der Stromquelle hin befestigt sind (an der Lüfterseite der Stromquelle).
6. Nehmen Sie einen 8-mm-Schraubenschlüssel zum Abschrauben der Muttern von den Stiften, und ziehen Sie die
Ringkabelschuhe von den Stiften ab.
Abb. 70
Drücken Sie die Lasche zum Stecker hin.
1
2
1 Roter Draht 2 Weiße Drahtgruppe
