Ersetzen des lüfters, Hn. (siehe ersetzen des lüfters auf seite 126.) – Hypertherm Powermax30 XP Rev.1 Service manual Benutzerhandbuch
Seite 126
126
Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
Ersetzen des Lüfters
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie
die Gasversorgung ab.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 98.

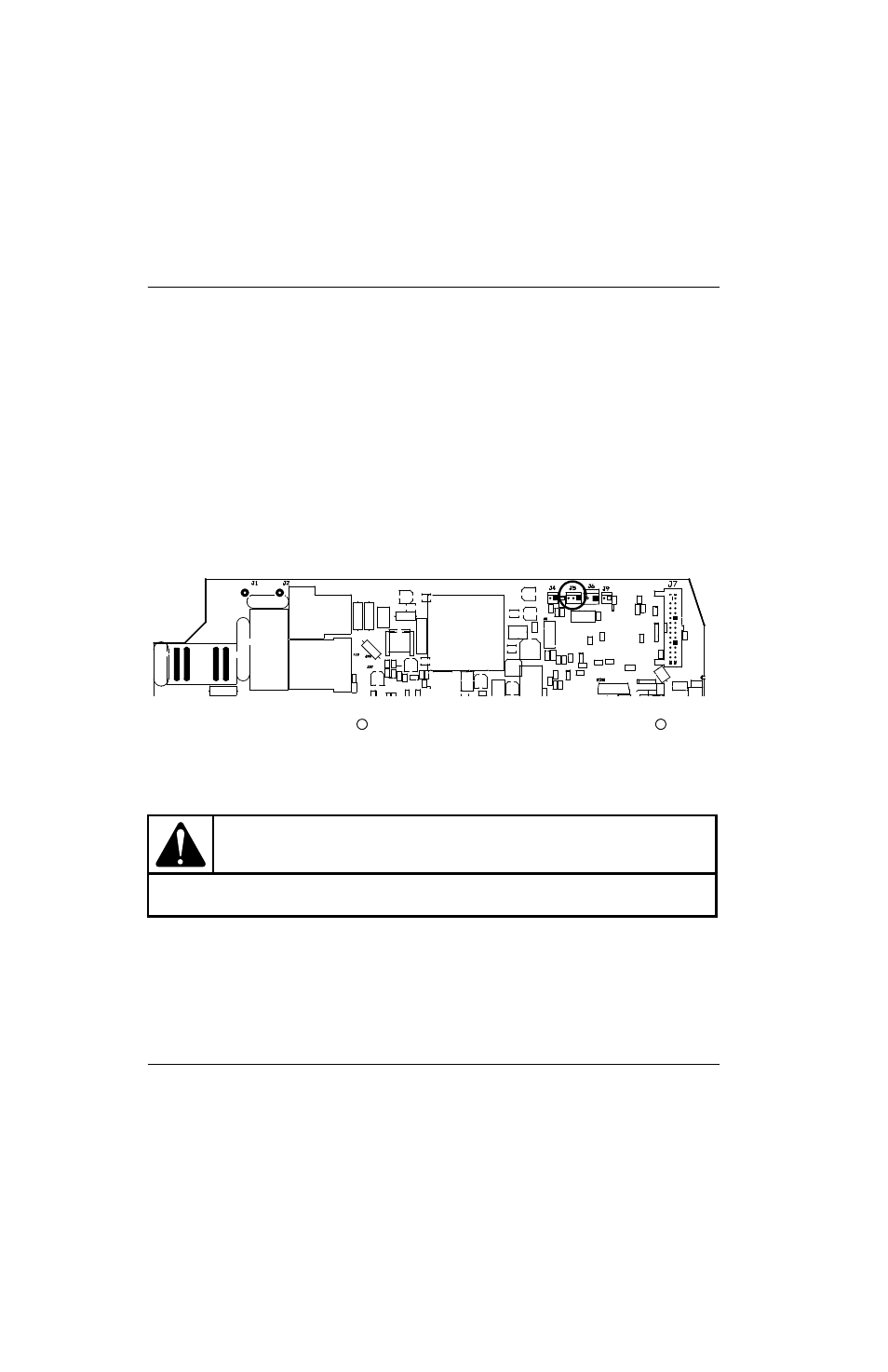

2. Nehmen Sie den Stecker von J5 auf der Leistungsplatine ab. (Siehe Abb. 53.) Es kann sein, dass Sie die obere
Kante der Komponentenabsperrung anheben müssen, um den Stecker sehen zu können.
Abb. 53
3. Ziehen Sie vorsichtig die Lüfterkammer
gerade aus dem Lüftergehäuse heraus, um die 4 Klammern
an den
Ecken der Kammer freizugeben. Siehe
Benutzen Sie ggf. eine Spitzzange, um die oberen 2 Eckklammern der Kammer
zusammen zu drücken und loszulassen, bevor Sie die beiden unteren Klammern vom
Lüftergehäuse lösen.
Set-Nr.
Beschreibung
Set: Lüfterbaugruppe mit Kammer
VORSICHT!
Achten Sie darauf, beim Ablösen der Kammer vom Lüfter nicht zu viel Druck auf die Klammern
auszuüben.
1
2
