108 Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
Ersetzen des Netzkabels und der Zugentlastung
Ausbauen des Netzkabels und der Zugentlastung
CSA-Netzkabel
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie
die Gasversorgung ab.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 98.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 100.
d. Siehe Ausbauen der Rückplatte auf Seite 105.

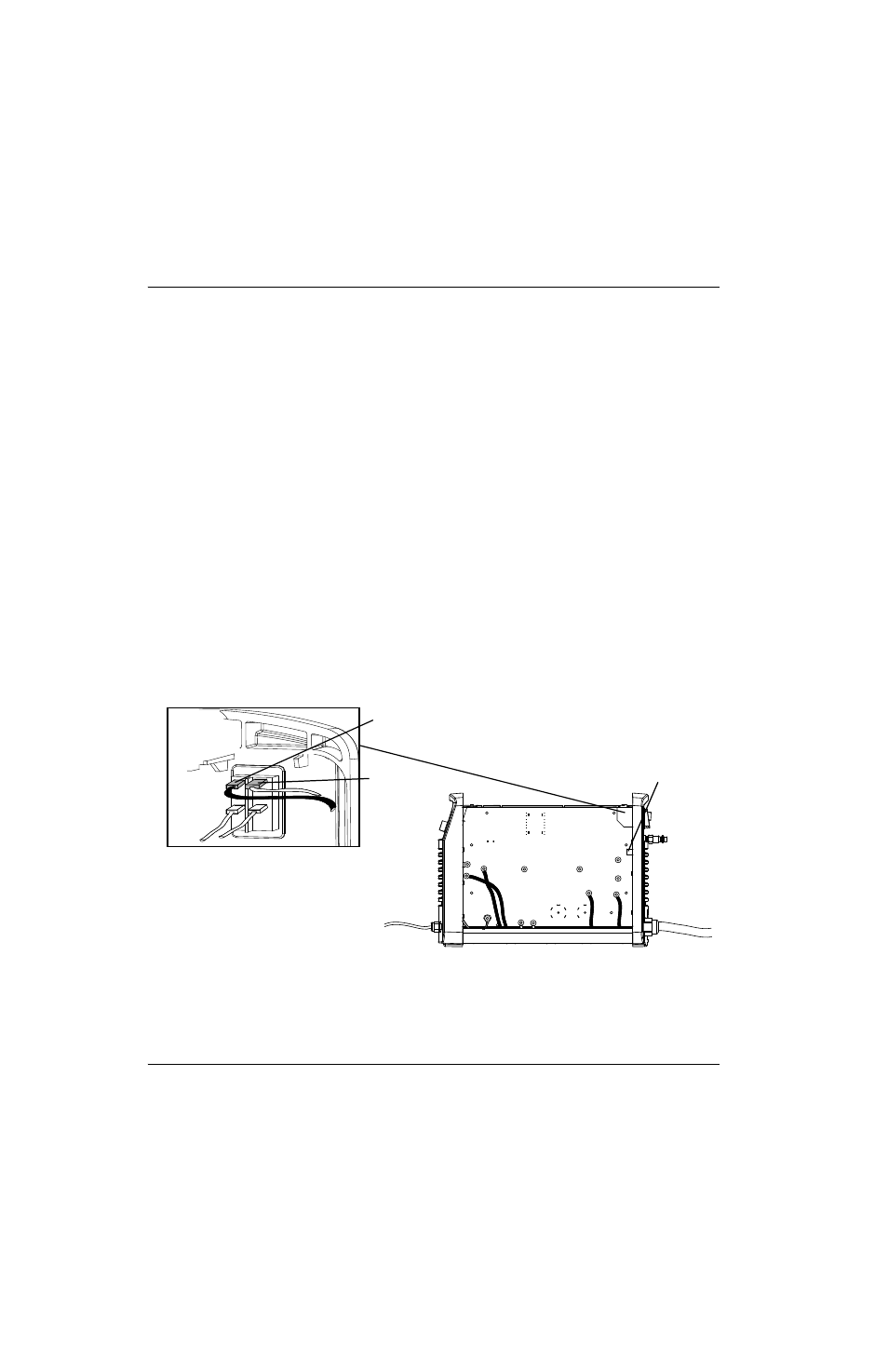

2. Entfernen Sie den schwarzen und den weißen Draht von der Oberseite des Netzschalters.
Abb. 36
Set-Nr. Beschreibung
228210 Set: CSA-Netzkabel mit NEMA-Drehverschluss, Stecker 240 V / 20 A, einphasig, 3,0 m
228140 Set: CE-Netzkabel, einphasig, 3,0 m (ohne Stecker)
428231 Set: CCC-Netzkabel, einphasig, 3,0 m (ohne Stecker)
228143 Set: Netzkabel-Zugentlastung
N
L
PE
