158 Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
Abb. 78
8. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Stromquellenabdeckung auf Seite 99.
b. Schließen Sie die Gasversorgung und das Netzkabel wieder an und schalten Sie den Netzschalter EIN (ON/I).
Ersetzen des Luftfiltergehäuses und des Luftfilterelements
Ausbau des Luftfiltergehäuses und des Luftfilterelements
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie
die Gasversorgung ab.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 98.
2. Entfernen Sie von der Lüfterseite der Stromquelle aus den Ablaufschlauch aus der Öffnung an der Unterseite der
Bodenplatte.
3. Entfernen Sie das andere Ende des Ablaufschlauchs aus dem Messing-Anschlussstück an der Unterseite des
Luftfiltergehäuses. Legen Sie den Ablaufschlauch beiseite.

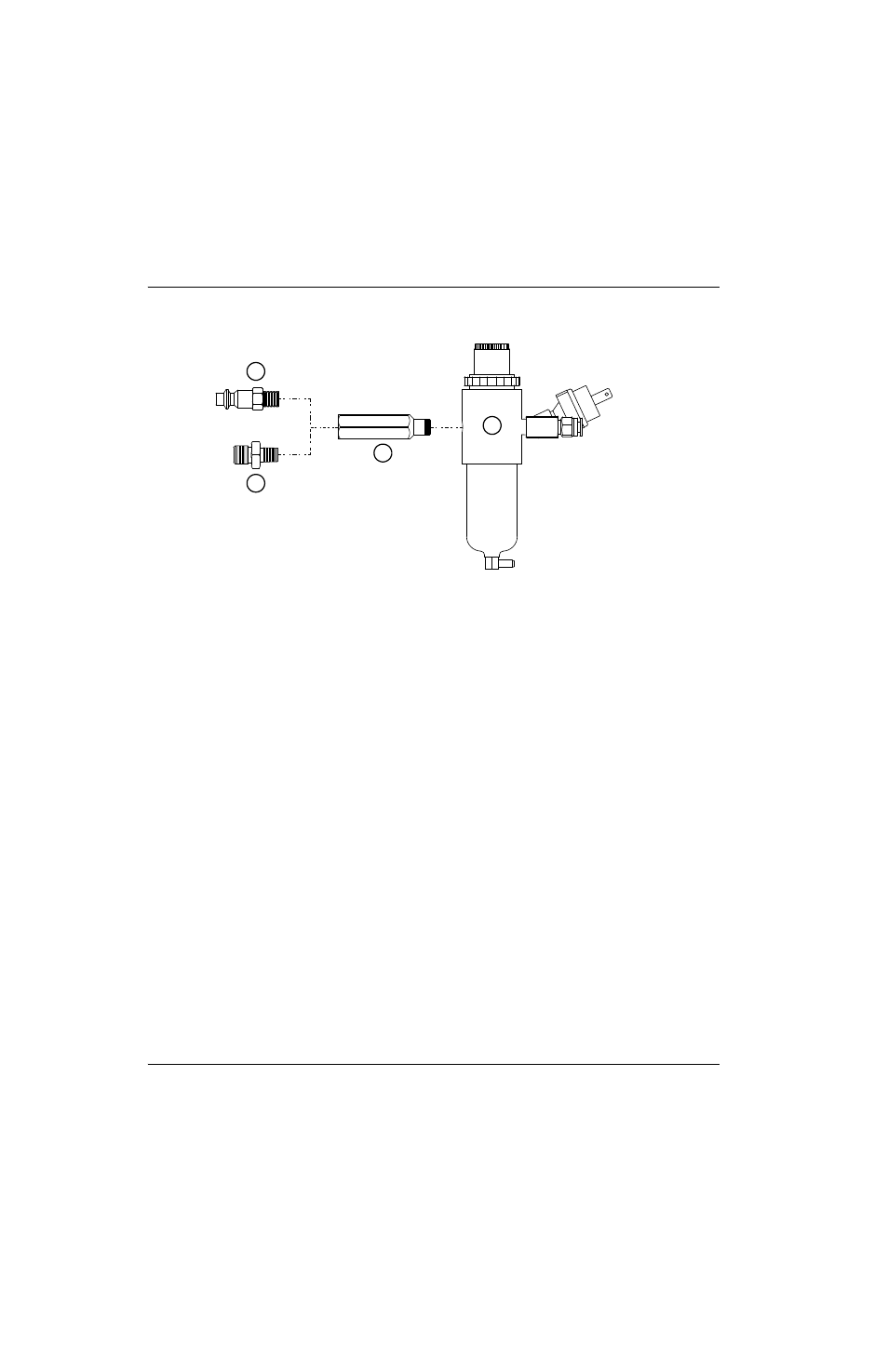

Set-Nr. Beschreibung
428237 Set: Luftfilterelement
428246 Set: Luftfiltergehäuse
1
3
4
2
1 CSA-Luftanschlussstück mit Schnellkupplung
2 CE/CCC-Luftanschlussadapter
3 Messing-Sechskantadapter
4 Luftfilter/Druckregler
