6 – Ersetzen der Stromquellenkomponenten
3. Suchen Sie den 3-poligen Stecker am Steckplatz BRENNERSTART (J12) auf der Leistungsplatine (an der Seite
zum Kühlköper hin), wo der orange, der blaue und der violette Draht des Brennerschlauchpakets angeschlossen sind.

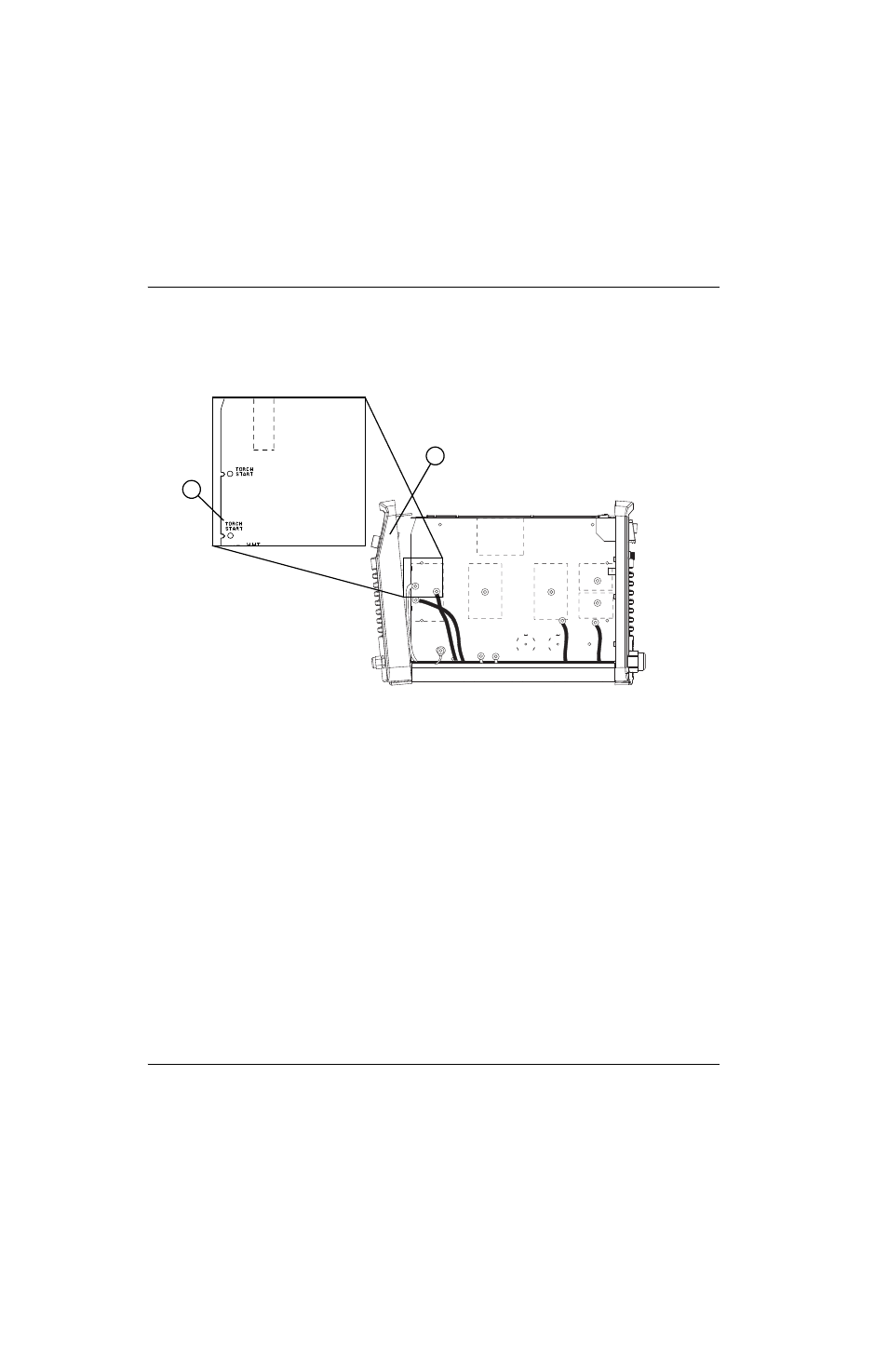

Abb. 68
2
1
1 Steckplatz BRENNERSTART (J12) 2 Vorderseite
