90 Powermax30 XP Wartungshandbuch 808151
5 – Fehlerbeseitigung und Systemtests
Test 4 – Magnetventil
In diesem Test wird der ordnungsgemäße Betrieb des Magnetventils (V1) überprüft.
1. Stellen Sie den Netzschalter auf AUS (OFF/O) und trennen Sie das Netzkabel von der Stromquelle.
2. Entfernen Sie den Griff und die Abdeckung der Stromquelle. (Siehe Ausbau der Stromquellenabdeckung auf
Seite 98.)
3. Bauen Sie die Komponentenabsperrung aus. (Siehe Ausbauen der Komponentenabsperrung auf Seite 100.)
4. Schließen Sie die Stromversorgung wieder an.
5. Setzen Sie eine Brücke von Stift 4 von J6 auf der Leistungsplatine (für die Stelle siehe Abb. 12 auf Seite 81) gegen
Masse. (Siehe Abb. 11 auf Seite 80.)

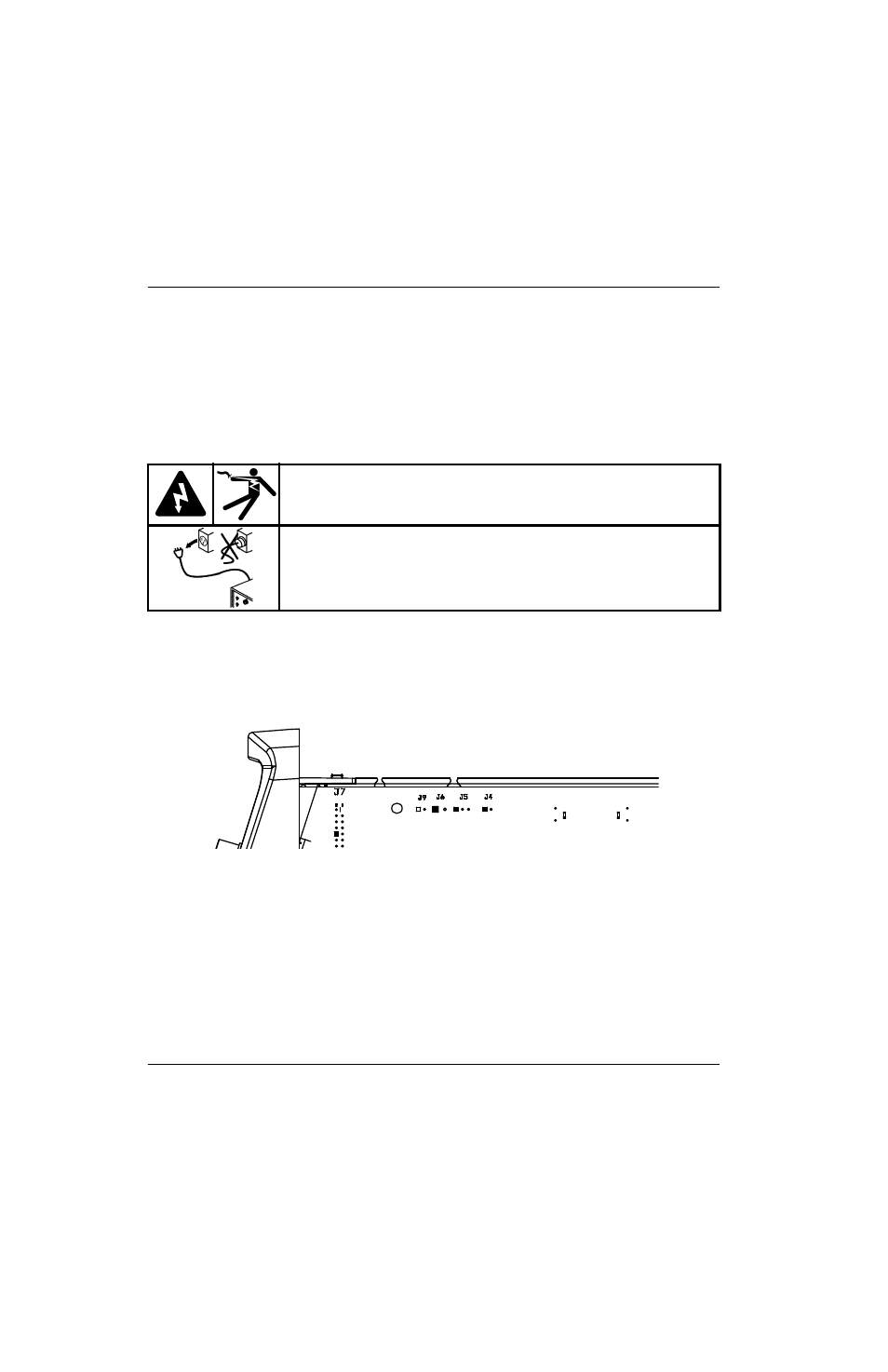

Abb. 19
6. Schalten Sie den Strom EIN (ON/I). Das Ventil sollte hörbar einrasten.
7. Messen Sie die Spannung zwischen dem Stift 4 von J6 und Masse.
8. Wenn Sie das Ventil nicht klicken hören und die Spannungsprüfung 24 VDC anzeigt, ersetzen Sie das Magnetventil.
(Siehe Ersetzen des Magnetventils auf Seite 140.)
WARNUNG!
ELEKTRISCHER SCHLAG KANN TÖDLICH SEIN
Bei Arbeiten in der Nähe von stromführenden Stromkreisen ist äußerste
Vorsicht geboten. Gefährliche Spannungen in der Stromquelle können
schwere oder gar tödliche Verletzungen verursachen.
Beachten Sie die WARNUNG! auf Seite 66, bevor Sie fortfahren.
