Powermax30 XP Wartungshandbuch 808151 173
6 – Ersetzen der Stromquellenkomponenten

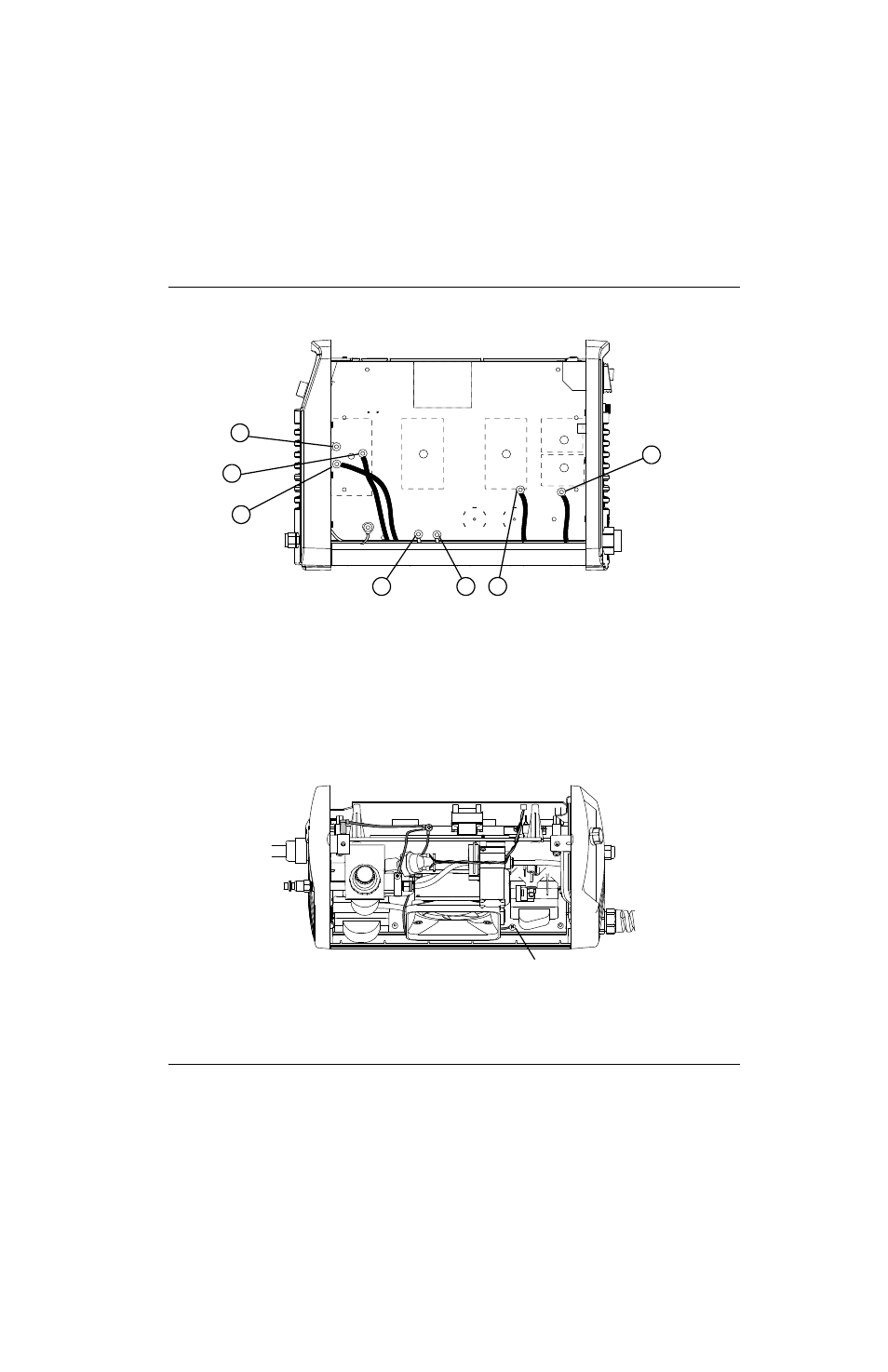

Abb. 93
3. Schrauben Sie auf der Lüfterseite der Stromquelle die Schraube des Erdungsdrahts von der Bodenplatte der
Transformatorbaugruppe ab.
Abb. 94
2
4
3
5 6
7
1
1 J13
2 J14
3 J15
4 J21
5 J20
6 J19
7 J18
Erdungsdrahtschraube
