122 Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten

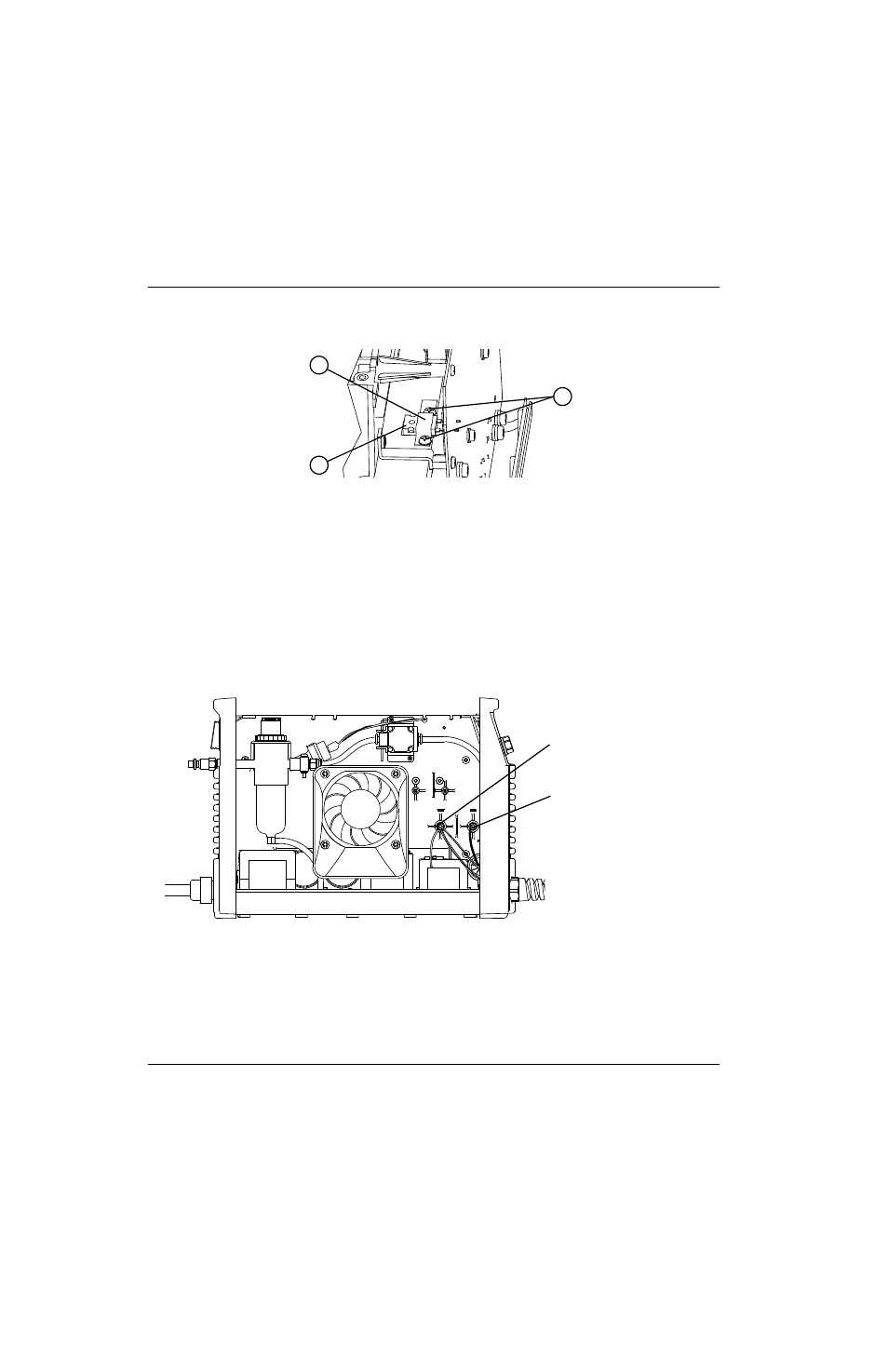

Abb. 49
9. Trennen Sie die beiden unteren Drähte (beide sind weiß) vom Netzschalter.
10. Entfernen Sie mit einem 8-mm-Schraubenschlüssel die Muttern, die den roten und den weißen Draht an den Stiften
auf der Lüfterseite der Stromquelle halten. Die Stifte sind mit „RED“ (rot) und „WHT“ (weiß) gekennzeichnet.
11. Ziehen Sie den roten und den weißen Draht durch das Loch in der mittleren Platte der Stromquelle.
Abb. 50
12. Schieben Sie die Drähte, die Sie getrennt haben, von der Leistungsplatinenseite der Stromquelle aus nach unten und
aus dem Weg.
13. Ziehen Sie die Platine gerade aus der Stromquelle heraus und legen Sie sie beiseite.
1
2
3
1 Federklemme
2 Beschaltungswiderstand
3 Schrauben des Beschaltungswiderstandes
Weiß („WHT“)
Rot („RED“)
