Powermax30 XP Wartungshandbuch 808151
41
3 – Brennerkonfiguration
FineCut-Verschleißteile
Benutzen Sie die FineCut-Verschleißteile für detailliertes Schneiden von dünnem Blech. Das FineCut-Verschleißteilset
enthält eine FineCut-Düse und einen Deflektor mit der gleichen Elektrode, dem gleichen Wirbelring und der gleichen
Brennerkappe, die auch beim Allzweck-Verschleißteilset eingesetzt werden.
Die FineCut-Düse darf nur mit dem Deflektor installiert werden, nicht mit dem Schutzschild. Die Verwendung des
Schutzschilds führt zu schlechter Schnittqualität und höherem Stromverbrauch, da der Abstand zwischen Brenner und
Werkstück ist zu groß ist.
Richtlinien für das Schneiden mit 120 V Eingangsleistung finden Sie in
Empfehlungen für Schneiden mit 120 V auf

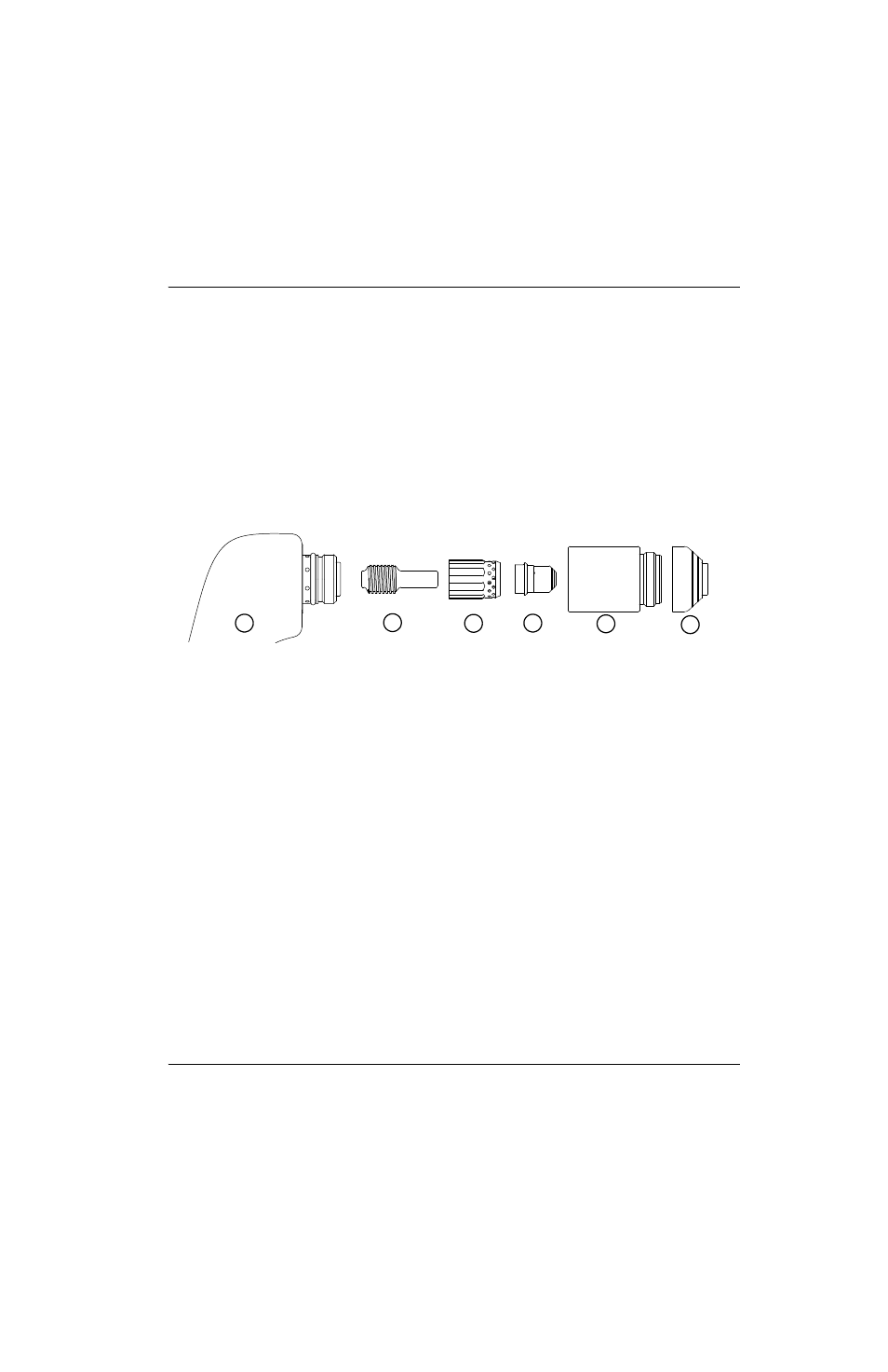

Abb. 4 – FineCut-Verschleißteilset
* Bestellen Sie die FineCut-Düse und -Elektrode zusammen im Set 428244. Dieses Set umfasst 2 Düsen und 2 Elektroden.
Wechseln Sie Düse und Elektrode gleichzeitig aus.
5
4
3
2
1
6
1
Brenner
2
Elektrode (420120)*
3
Wirbelring (420211)
4
Düse (420117)*
5
Brennerkappe (420114)
6
Deflektor (420115)
