Hypertherm Powermax30 XP Rev.1 Service manual - Handbuch (Seite 146)

146 Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
7. Lockern Sie die Zugentlastungmutter am Brennerschlauchpaket außerhalb der Frontplatte.
8. Schrauben Sie die Haltemutter an der Innenseite der Frontplatte auf der Zugentlastung des Brennerschlauchpakets
auf, so dass das Brennerschlauchpaket frei beweglich ist. (Siehe Abb. 71 auf Seite 146.)
9. Bauen Sie das Brennerschlauchpaket aus, indem Sie die Drähte durch die Öffnung an der Frontplatte ziehen. Wenn
Sie die Zugentlastung auswechseln, montieren Sie auch die Zugentlastung von der Frontplatte ab.

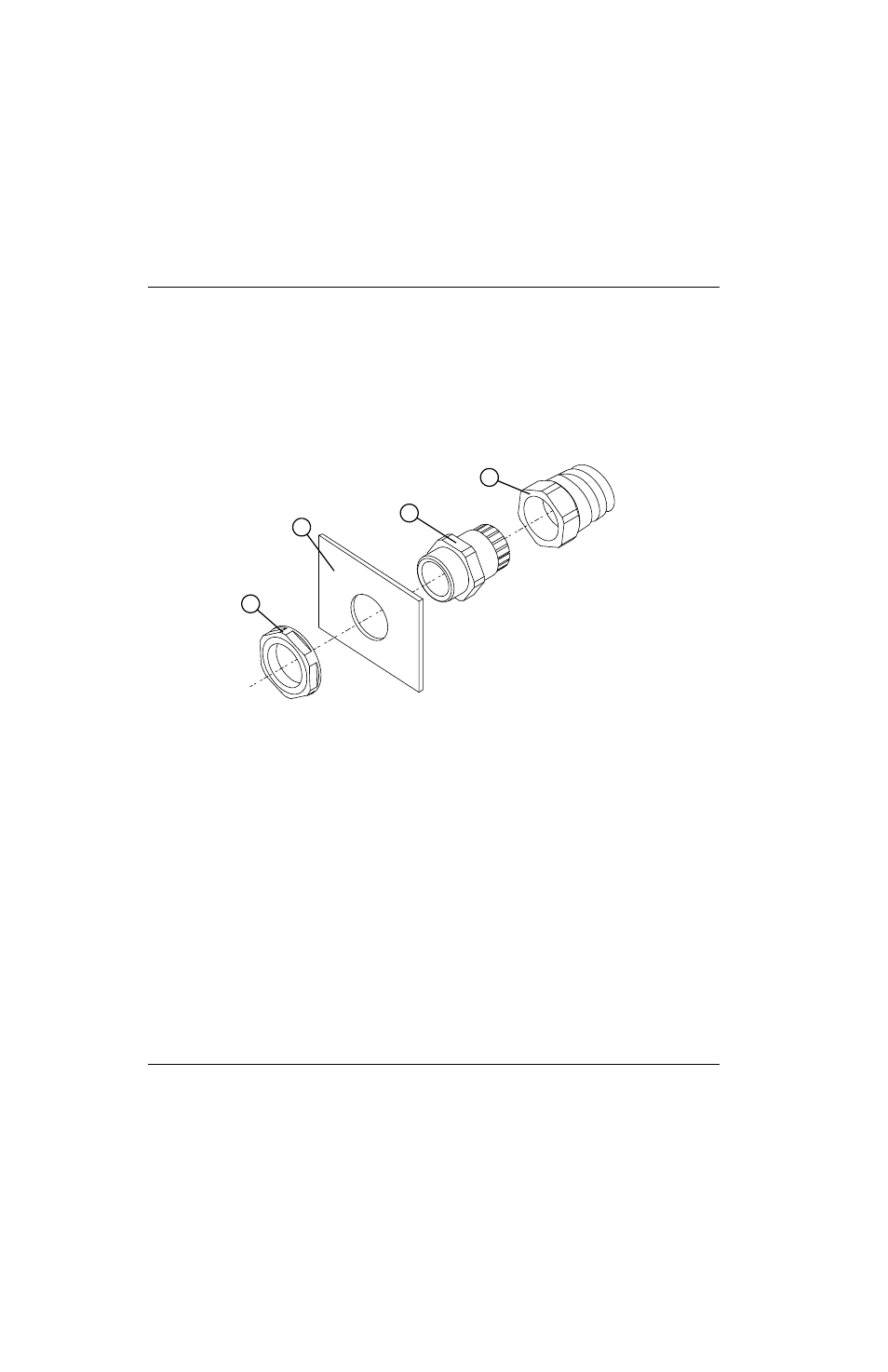

Abb. 71
1
2
3
4
Innen
Außen
1 Haltemutter (innerhalb der Stromquelle)
2 Vorderseite
3 Zugentlastung
4 Zugentlastungsmutter
