6 – Ersetzen der Stromquellenkomponenten

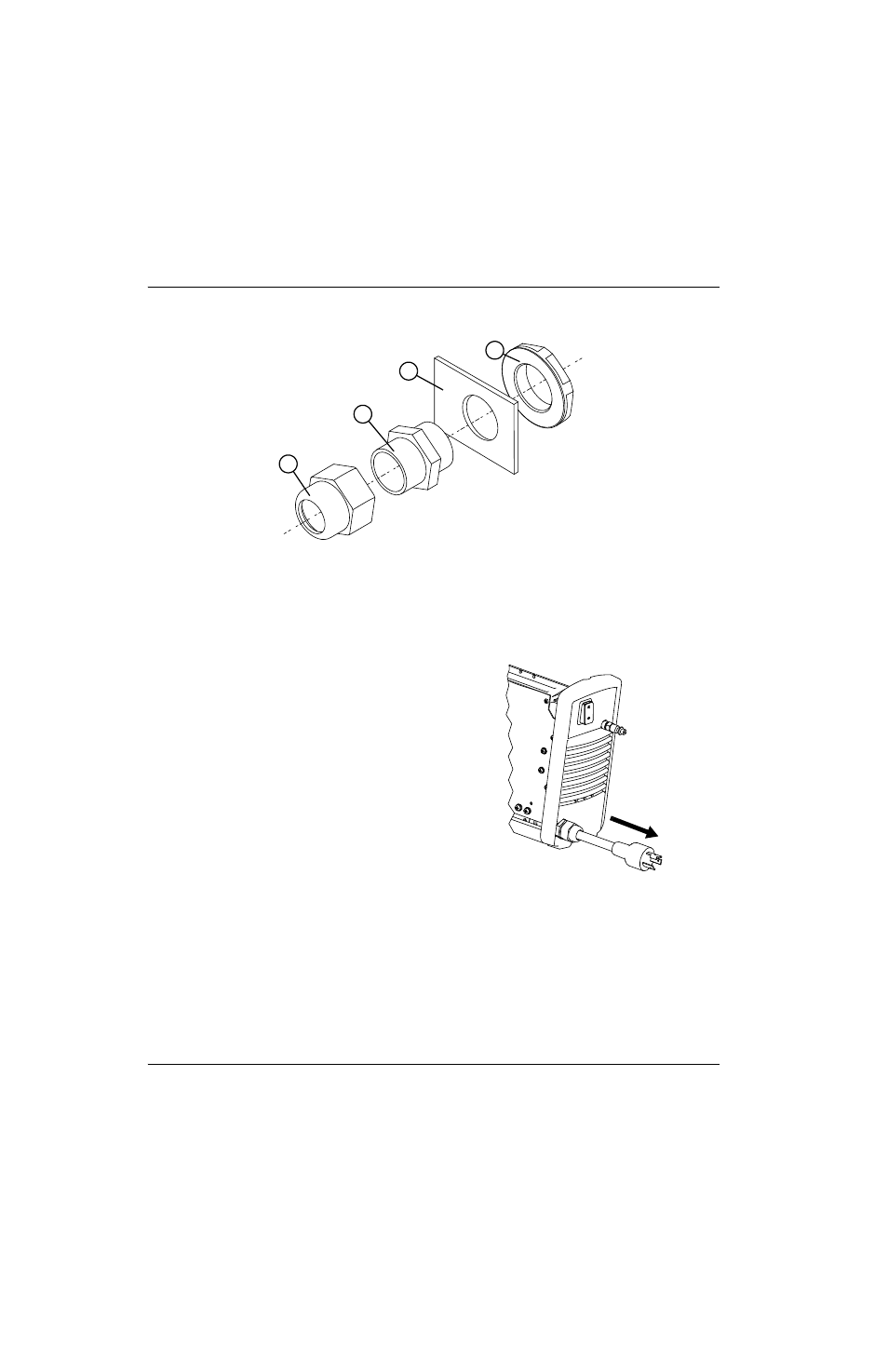

Abb. 38
6. Ziehen Sie die Drähte von der Außenseite der
Stromquelle aus durch die Zugentlastung und das
Loch in der Rückplatte, um das Netzkabel zu
entfernen.
7. Wird die Zugentlastung ausgetauscht?
 Falls ja, entfernen Sie die Zugentlastung von
der Rückplatte.
 Falls nicht, fahren Sie mit Einbauen des
Netzkabels und der Zugentlastung auf Seite
113 fort.
1
2
3
4
Außen
Innen
1 Zugentlastungsmutter (außerhalb der Stromquelle)
2 Zugentlastung
3 Rückplatte
4 Haltemutter (innerhalb der Stromquelle)
