Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
8. Trennen Sie den Erdungsdraht von der Erdungsklemme nahe der Oberseite der Rückplatte. Siehe Abb. 90.
9. Klemmen Sie die 4 Drähte an der Rückseite des Netzschalters ab.
10. Benutzen Sie einen kleinen Flachschraubendreher und drücken Sie die Laschen an der Oberseite des Netzschalters
nieder und schieben Sie diese Ecke des Schalters aus der Rückplatte heraus.
11. Drücken Sie die andere Lasche an der Oberseite des Netzschalters nieder und schieben Sie diese Ecke des
Schalters aus der Platte heraus. Achten Sie darauf, dass die erste Lasche nicht wieder zurückschnappt, wenn Sie die
zweite Lasche loslassen.
12. Wiederholen Sie die beiden obigen Schritte an der Unterseite des Netzschalters, um die Unterseite des Schalters
aus der Rückplatte herauszuschieben. Nehmen Sie den Schalter vollständig aus der Platte heraus.

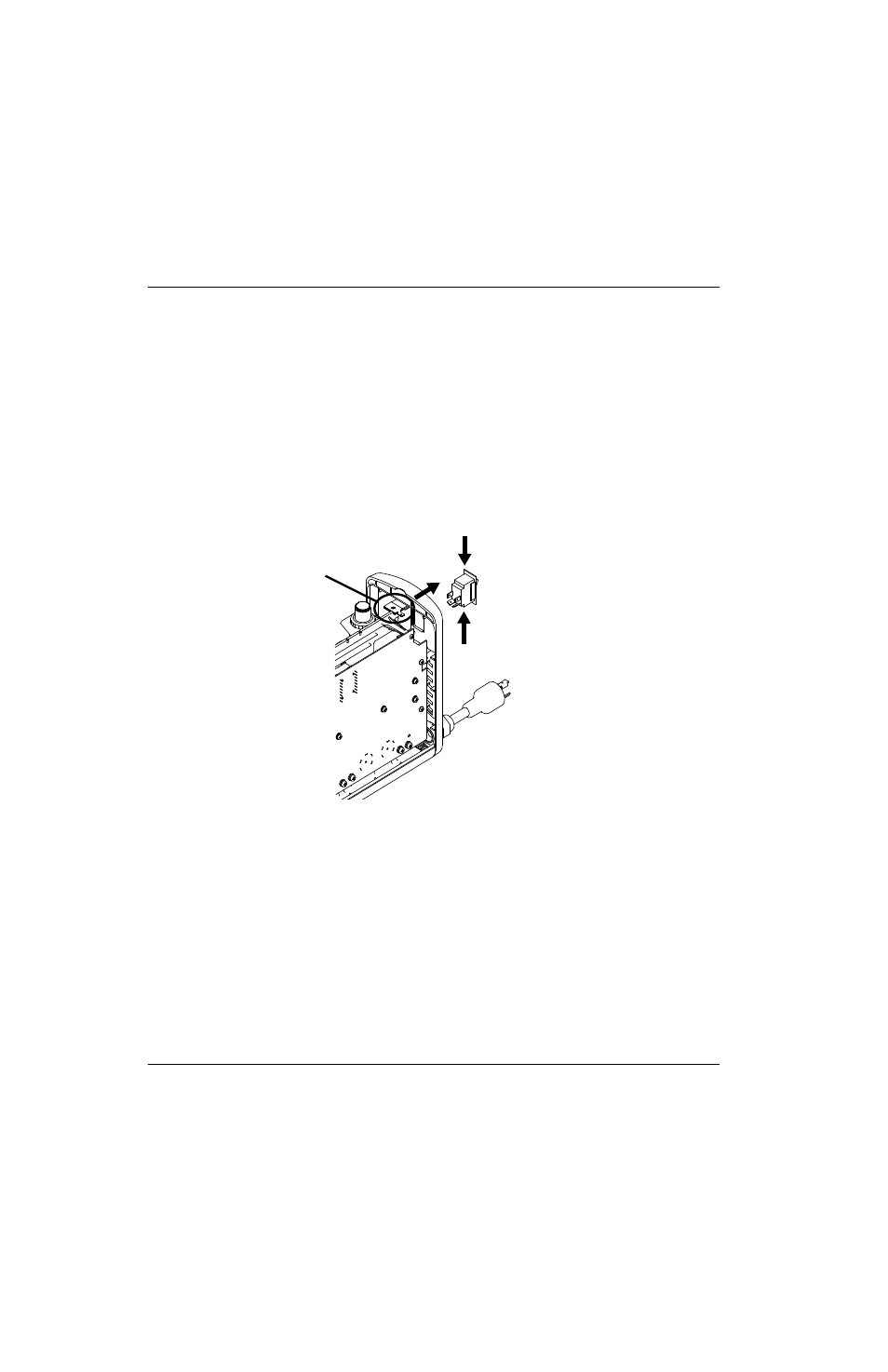

Abb. 90
13. Das Netzkabel aus der Stromquelle ziehen. Siehe Ausbauen des Netzkabels und der Zugentlastung auf Seite 108.
Erdungsklemme
