142 Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
7. Richten Sie die Löcher der Ventilhalterung an den Löchern in der mittleren Platte aus und befestigen Sie sie mit den
2 Schrauben mit einem Anzugsdrehmoment von 11,5 kgcm an der mittleren Platte.
8. Stecken Sie den Gasversorgungsschlauch, den Sie in Schritt 3 auf Seite 141 abgenommen haben, in das
Anschlussstück des Magnetventils an der Seite der hinteren Platte. (Siehe Abb. 56 auf Seite 129.)
 Achten Sie darauf, die Schläuche beim erneuten Anschließen nicht zu knicken.
9. Stecken Sie den Gasversorgungsschlauch, den Sie in Schritt 4 auf Seite 141 abgenommen haben, in das
Anschlussstück an der Frontplattenseite des Magnetventils.
10. Schließen Sie das rosa/graue Drahtpaar des Ventils an die Leistungsplatine an J6 an. (Siehe Abb. 63 auf Seite 140.)
Führen Sie die Drähte durch die Kerbe an der mittleren Platte, die dem Magnetventil am nächsten liegt.

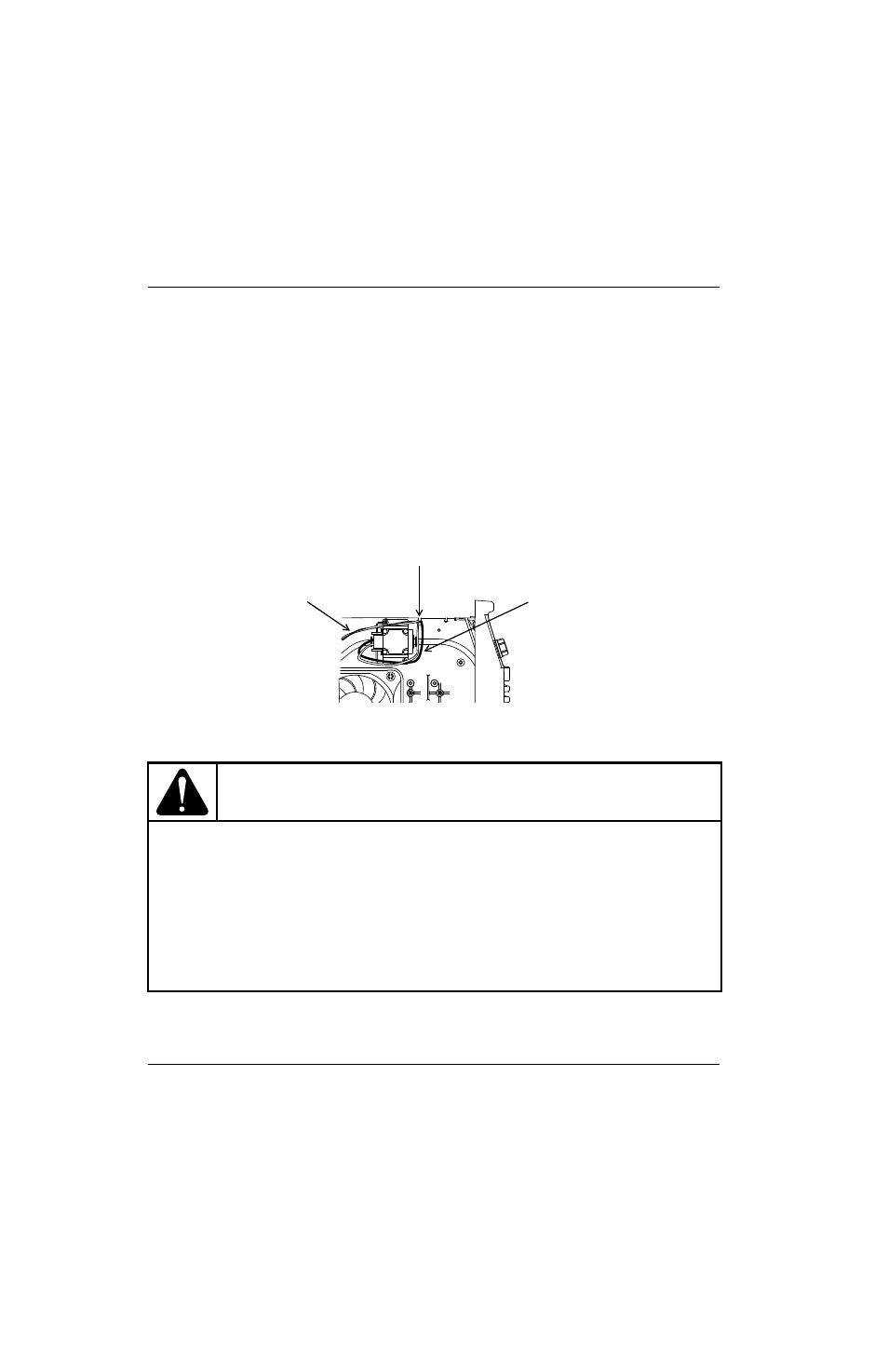

Abb. 66
11. Schließen Sie die Gasversorgung wieder an und prüfen Sie jede Armatur und jeden Verbindungspunkt des
Schlauchs an der Baugruppe Luftfilter/Druckregler auf undichte Stellen.
12. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Stromquellenabdeckung auf Seite 99.
VORSICHT!
Gasversorgungsdrücke, die nicht innerhalb der Spezifikationen von Kapitel Spezifikationen liegen,
können schlechte Schnittqualität, kürzere Standzeit der Verschleißteile und Betriebsprobleme
verursachen.
Wenn der Reinheitsgrad des Gases zu gering ist oder undichte Stellen in den Versorgungsschläuchen
oder Schlauchverbindungen vorhanden sind:
 Können die Schnittgeschwindigkeiten sinken.
 Kann sich die Schnittqualität verschlechtern.
 Kann die maximale Schneidstärke abnehmen.
 Kann sich die Standzeit der Verschleißteile verkürzen.
Führen Sie den rosa und grauen Draht des Ventils durch diese Kerbe an der mittleren Platte.
Druckwächter-Drahtpaar Magnetventil-Drahtpaar
