82 Powermax30 XP Wartungshandbuch 808151
5 – Fehlerbeseitigung und Systemtests

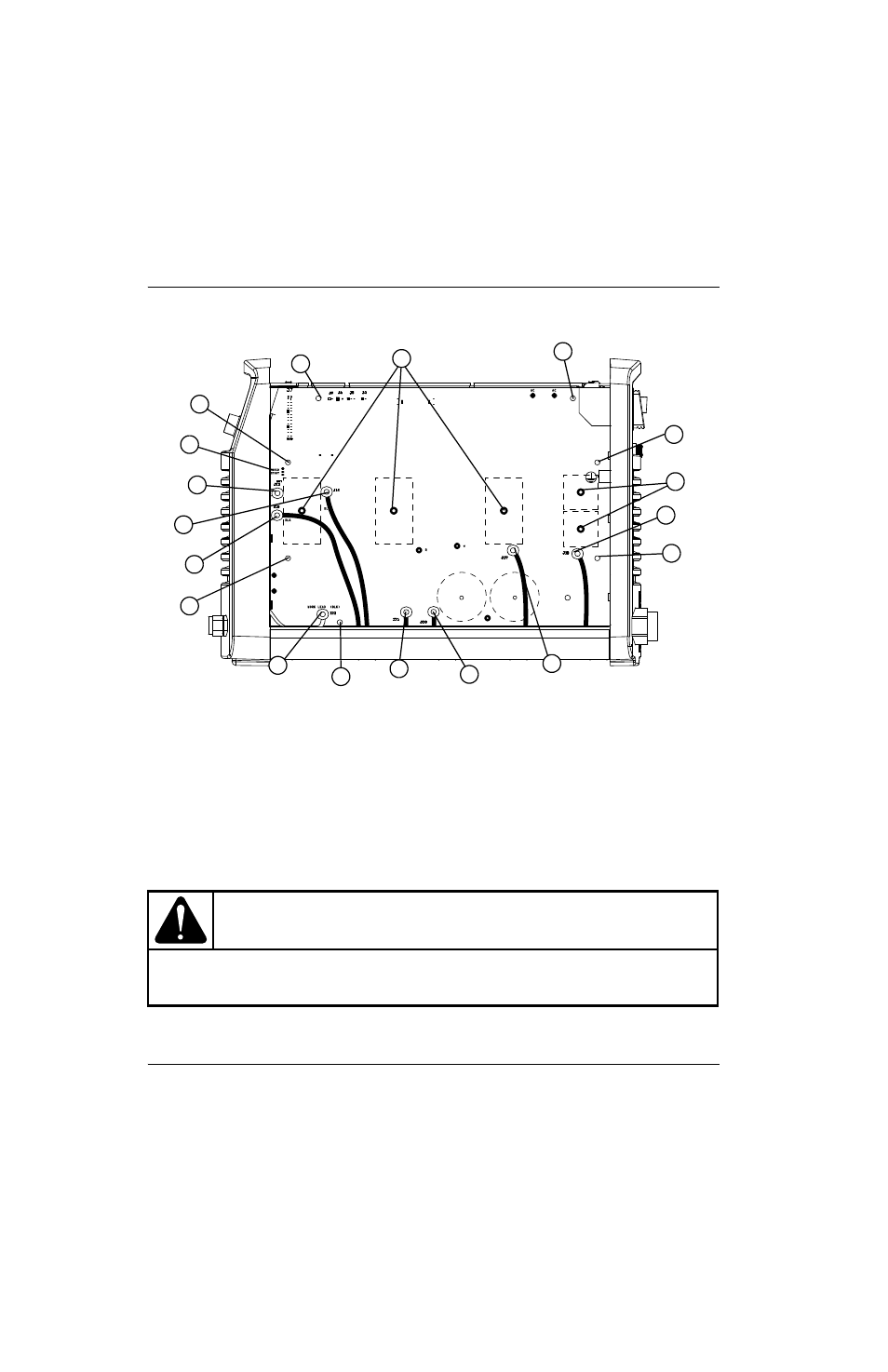

Abb. 13
WARNUNG!
Nach dem Trennen der Eingangsleistung befinden sich mindestens 30 Sekunden lang weiterhin
Spannungen von bis zu 50 VDC im DC-Bus. Lassen Sie die Busspannungen sich zuerst abbauen,
bevor Sie irgendwelche Tests durchführen.
WORK LEAD (BLK)
BLK
BLK
TORCH START
AC AC
R
w
1
2
4
3
2
2
1
1
2
11
12
13
5
6
7
8
9
10
1 Halteschraube (3)
2 Schraube Kühlkörper-Baugruppe (4)
3 Brennerstart- und Kappensensor (J12)
4 J13
5 J14
6 J15
7 Werkstückkabelstecker (J22)
8 J21
9 J20
10 J19
11 J18
12 Schrauben der Eingangsdiodenbrücke (2)
13 IGBT-Schrauben (3)
